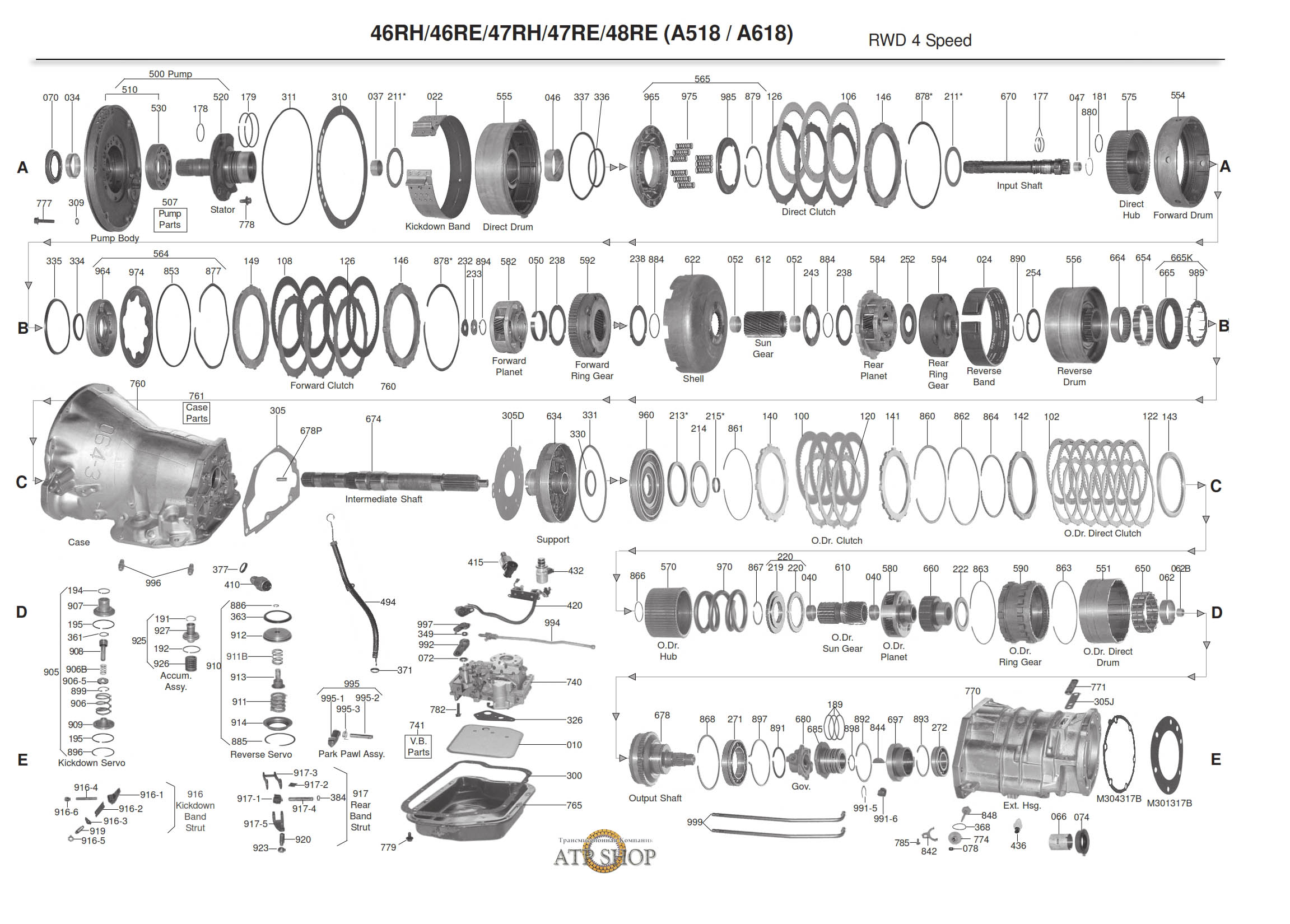

Каталог деталей АКПП A518/ A618, 46RH RE/ 47RH/E 48RE быстрая загрузкаКаталог деталей АКПП  A518/ A618, 46RH RE/ 47RH/E 48RE быстрая загрузка

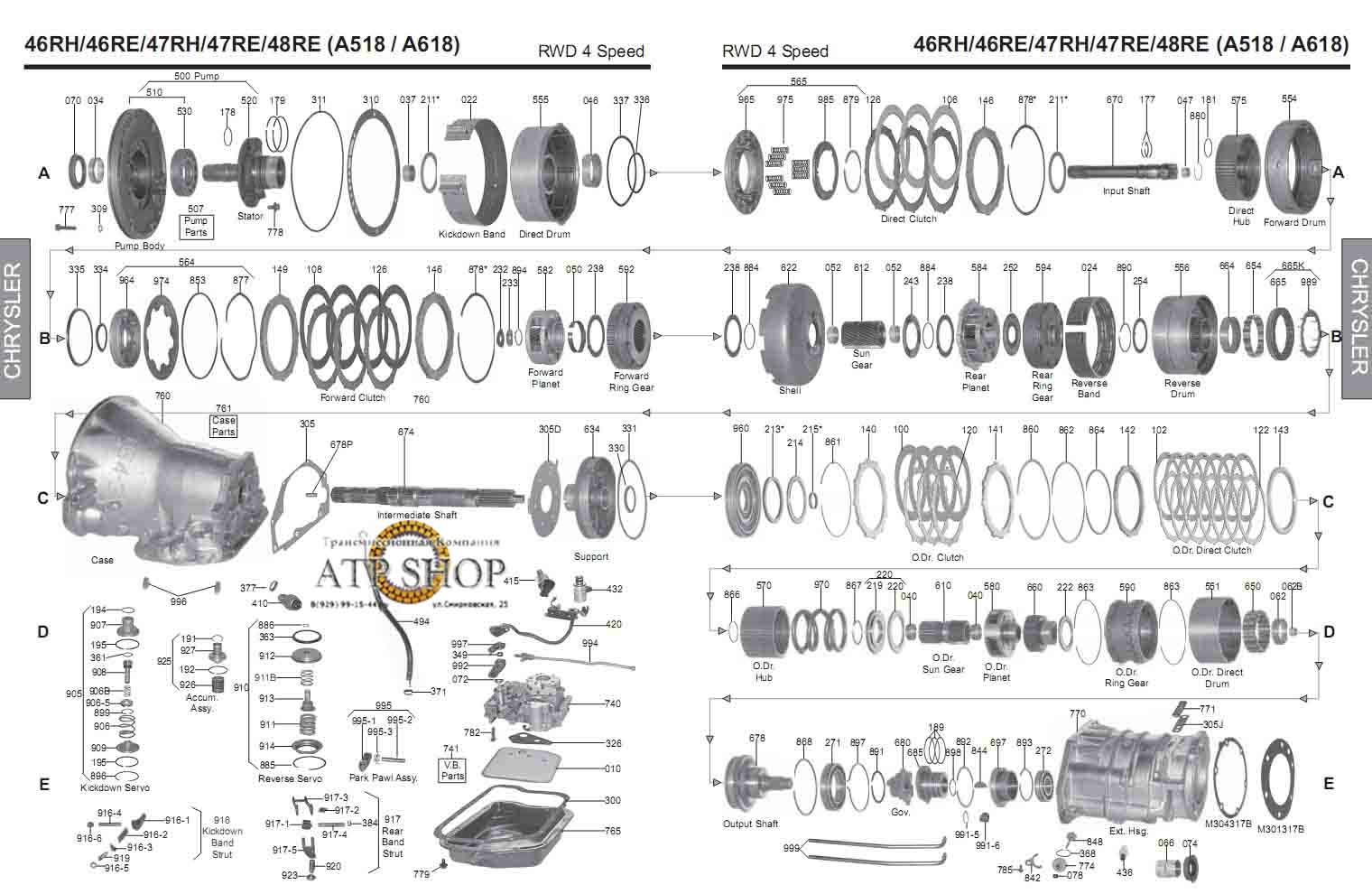

Каталог деталей АКПП A518/ A618, 46RH RE/ 47RH/E 48RE высокое разрешениеКаталог деталей АКПП  A518/ A618, 46RH RE/ 47RH/E 48RE высокое разрешение

A518/ A618, 46RH RE/ 47RH/E 48RE Работа пакетов A518/ A618, 46RH RE/ 47RH/E 48RE Работа пакетов

A518/ A618 шарики в плите A518/ A618 шарики в плите

Все АКПП

АКПП Chrysler A518 (46RE), A518 (47RE), A518 (46RH), 48RE (A518), / A618



A518 была переименована в 46RH (retainer hydraulic) а позже получила букву Е 46RE (retainer electronic), а максимальная по моменту A618 в - 47RE и 48RE46RE- 48RE поддон

Это семейство 4-х ступенчатых АКПП "TorqueFlite" - A518/ A618,  устанавливалось на заднеприводные гиганты Доджа и Джипы с моторами около 6 литров с 1990 года. A618 - на редчайшие пикапы с моторами до 8 литров. Предшественник — A904. Разрабатывалась в паре с «братской» трансмиссией меньшего класса по моменту: А500

Предшественником их также можно считать 3-х ступенчатую A727, к которой добавили понижающую передачу Овердрайв, чтобы экономить топливо на хайвеях. Разница между ними заключается в усилениях пакетов (добавлены фрикционы) и конструкции, чтобы передавать еще больший крутящий момент (до 610 N·m).

Эти старая добрая АКПП золотого века американского автопрома с огромным запасом по железу использовались на легендарных заднеприводных грузовичках-пикапах, которые бороздили американское бездорожье и участвовали в разнообразных шоу, вроде "гонок на выживание".

Фильтр АКПП TF6 A904/A727/A500/A518/A618 Большой 1966-1998 и после 98г.

Фильтры для этих АКПП - одноразовые с фетровой мембраной, одни и те же с 1966 года. №276010A. После пробегов в 100 ткм рекомендованы к замене с каждой сменой масла. Эти автоматы к типу и уровню масла неприхотливы, но с возрастом все больше чувствительны к чистоте масла.

прокладка поддона

Спустя 30 лет (в 1998) форму фильтра для A518/ A618 немного усовершенствовали, сделав закрытыми - #276010B.

Простые надежные коробки, сделанные с большим запасом прочности. Славятся своей ремонто-пригодностью как жигулевские "копейки".

С 1993 года стал применяться гидротрансформатор с принудительной блокировкой муфты. В том же году эти автоматы получили новое название 46RE.

В 1998 году 46RE/A518 была еще раз значительно модифицирована (в основном была использована более современная электрика).

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать комплекты для переборки - нажми клавишу слева.

Транстек Комплект Прокладок и Сальников (Ремкомплект) (Оверол кит), Overhaul Kit, Для капремонта всей серии 46-47-48 кроме фильтра заказывают еще Комплект фрикционов (276003) универсальный для всей серии, Ремкомплект прокладок и сальников - №276002. Стальные диски или сразу Мастеркит, куда все эти комплекты входят.

Узнать цену - нажми номер на желтом фоне

Берут в равной степени отработанные Оверолы и Транстек и Пресижн, которые универсальны и подходят для всех коробок A518, A618 (46RE/RH, 47RE\RH) с 1990 по 2003 годы выпуска.

фрикционы А518Для замены фрикционов заказывают в большинстве случаев не фрикционы по отдельности (если масло пахнет горелым), а полный комплект фрикционов, которые различаются по годам выпуска - с 1994 года и раньше: - 276003. Все комплекты фрикционов универсальны и подходят для всех модификаций - коробок A518, A618 (46RE/RH, 47RE\RH).

Также заказывают комплект стальных дисков - 276004

В половине случаев капитального ремонта заказывают полный комплект расходников - Мастеркит - 276007. (подробнее о комплектации) Для совсем изношенных автоматов в комплект для переборки включают все втулки (276030, и обе тормозные ленты.

Популярные ремонтные места АКПП A518/ A618:

Пружина Директа 276853

Выгорают самые напряженно работающие фрикционы и стальные диски Директ и Форвард: 276106 и 276108.

Фрикционы, пропитанные горелым маслом от дисков, положено менять полным комплектом - №276003.

Те сервисы, кто нарушает это правило и пытаются из экономии поставить на эти коробки БУ фрикционы или лишаются лицензии в североамериканских штатах или с ними случается то, что сделал с мастерами АКПП герой фильма "Маска".

Mask
Лента тормозная, Intermediate (Direct, High/ Reverse) Chrys A518, A727 1962-Up (New)

Тормозная лента - №276024 (Реверс) - расходник и меняется также часто, как и комплект фрикционов.

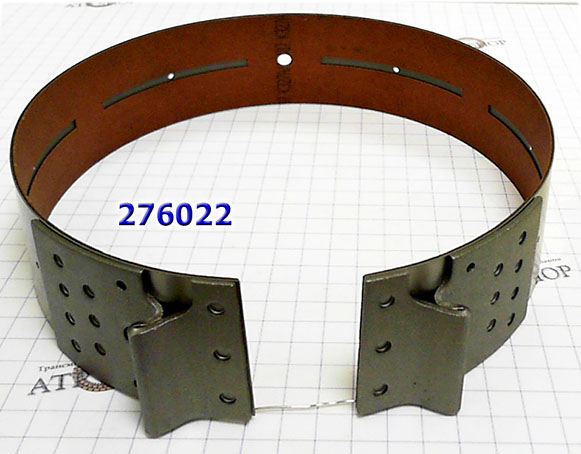

Так же и тормозная лента Intermediate (Kickdown) - №276022.

Лента тормозная, Reverse Chrys разделенная только A618 (на барабан 159мм) (ширина 64мм) 1994-Up

 Расходником являются пластиковые шайбы-вошеры 46RE - 47RE- 48RE.

Комплект шайб - № 276200.

комплект вошеров (шайб)
Узнать цену - нажми номер на желтом фоне

46RE выполнена с таким запасом прочности по железу, что частый капремонт - замена износившихся втулок - 276030

Иногда из экономии мастера меняют только втулку насоса № 276034 с сальником.

Или втулку статора насоса - 276037.

Комплект втулок, Bushing Kit, A500/A518 (Overdrive Section) 1990-Up

Суппорт Центральный, 46RE/47RE Support Center, Housing Overdrive Piston 97-Up Реже заказывают "железо", когда вскрытие показало значительный износ или сильные натертости: — Ступица под фрикционы — 276575.Узнать цену - нажми номер на желтом фоне

- Проставка пружинного кольца сцепления форвард(пластик) Cushion Spacer, Forward Clutch - № 276853. др. кольца.

- Суппорт Центральный - 276634

Узнать цену - нажми номер на желтом фоне

поршень серво А518С тормозной лентой иногда меняют Барабан Реверс 276556.

С поршнем серво - 276912.

барабан Директ

Центробежный регулятор,- Центробежный регулятор, (Говернор) №276680. Когда тест давления в Говерноре указывает на проблемы с ним, а чистка не дает результатов.

Проблема выражается в отсутствии или запаздывании переключений передач.

- Обгонная муфта, 46RH Rear Spring & Roller Kits (14 Roller) 88-Up №276654

Обгонная муфта, 46RH Rear Spring & Roller Kits (14 Roller) 88-Up

Электрика вырабатывает свой ресурс от работы в перегретом грязном масле:

- соленоиды (275420275431), основные изменения конструкции и настроек были произведены в 90 и 95 годах. Используются универсальными и для коробок младших классов. В основном проблемы управления начинаются с соленоида блокировки гидротрансформатора, из-за горячего грязного масла.

- датчики,  свитч-включатели,  (275410275415), проводка.

Комплект соленоидов и датчиков A500 / A518 / A618

Другие сальники, втулки, пружины и подшипники выходят из строя несистемно, а скорее - благодаря особенностям вождения и эксплуатации.

 Коды неисправностей OBD-II Крайслер. Мануалы для переборки и идентификации деталей есть в сети по поиску "manual atsg A518"

 Стоимость и наличие позиций вы можете проверить в интернет-магазине или нажать для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
DODGE DURANGO 98-03 USA 4 SP RWD/4X4 V8 5.9L 46RE A518
DODGE PICKUP/DAKOTA 95   4 SP RWD/4X4 V8 5.2L 46RH A518
DODGE PICKUP/DAKOTA 98-00 USA 4 SP RWD/4X4 V8 5.9L 46RE A518
DODGE PICKUP/RAM 1500-3500 95-02 MEX USA  4 SP RWD/4X4 V8 5.2L 5.9L 46RE A518
DODGE PICKUP/RAM 1500-3500 95-02 MEX USA  4 SP RWD/4X4 V10 8.0L L6 5.9L DIESEL 47RE A518
DODGE PICKUP/RAM 1500-3500 03-07 MEX USA  4 SP RWD/4X4 V10 8.0L L6 5.9L DIESEL/6.7L DIESEL 48RE A518
DODGE VAN/WAGON 1500-3500 95-03 MEX CAN  4 SP RWD V8 5.2L 46RE A518
JEEP GRAND CHEROKEE 94-95   4 SP RWD/4X4 V8 5.2L 46RH A518
JEEP GRAND CHEROKEE 98   4 SP RWD/4X4 V8 5.9L 46RE A518

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.
Полное наименование Код, узнать наличие\цену
Комплект Прокладок и Сальников без поршней, A518, A618 46RE/RH,47RE\RH 1990-2003 (Ремкомплект\ Оверол кит\ Overhaul Kit) 276002
Комплект Прокладок и Сальников без поршней, A518/A618/46RE/47RE 1990-2003 (Ремкомплект\ Оверол кит\ Overhaul Kit) 276002
Комплект Прокладок и Сальников без поршней, A518, A618 46RE/RH,47RE\RH 1990-UP (Ремкомплект\ Оверол кит\ Overhaul Kit) 276002
Комплект Фрикционов, 46RE,47RE,RH A518,618 1971-E1997 276003B
Комплект Фрикционов, A518/A618 1994-2002 276003C
Комплект Фрикционов, A518/A618 98-UP 276003D
Комплект Стальных дисков, A518/ A618 1994-2002 276004A
Мастеркит A518/46RE/46RH/A618 1993-up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit, состоит из 276002 + 276003C+ 276004A 276007
Мастеркит A518/46RE/46RH/A618 1993-up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit 276007
Мастеркит A518/46RE/46RH/A618 1993-up (Комплект прокладок, всех фрикционов и сталей) Master Kit, состоит из комплектов  276002-TK + 276003C-BW+ 276004A 276007
Фильтр, A904(TF6)/A727(TF8)/A500/A518/A618, 1966-98 276010A
Фильтр металло/пластиковый, A500/A518/A618, 1998-up 276010B
Лента тормозная (Kickdown) шириной 51мм, под диаметр барабана 188мм, A518/46RE/46RH/A618/48RE 1962-Up 276022
Лента тормозная, Reverse Chrys разделенная только A618 (на барабан 159мм) (ширина 64мм) 1994-Up 276024A
Лента тормозная (Reverse Band) шириной 42мм, под диаметр барабана 159мм, A518/46RE/46RH  1992-Up 276024
Лента тормозная (Reverse Band) шириной 42мм, под диаметр барабана 159мм, A518/46RE/46RH  1992-Up заводское восстановление (замена накладки) 276024
Комплект (7 шт) биметалличских  втулок для пакета Overdrive, A500/A518, Bushing Kit, 1990-up 276030A
Комплект биметалличских втулок (8шт), A518/46RE/46RH/A727/A618/47RH/47RE, Bushing Kit, 1971-Up 276030B
Втулка крышки насоса, A518/46RE/46RH [51x13,5x48] Pump 1990-up 276034
Втулка статора насоса задняя, A618 Stator Rear 276037
Сальник/манжета насоса, A518/ A618/ A727/ TF-8  (входит в состав ремкомплекта прокладок и сальников) 1962-Up (67 х 47 х 10)  276070
Фрикционный Диск A518/46RE/47RE/RH Front HEG 62+ [62Tx2,4x170] (518-607A) 276106A
Фрикционный Диск 48RE rear/forward [93Tx1.6x170] 22642C/BW 276106C
Фрикционный Диск A518/46RE/47RE/RH Front Hi Eng .095 62-97 [62Tx2,16x170] 276106
Фрикционный Диск, [62Tx1,55x170] Friction plate, rear/forward, A518/46RE/47RE/RH 1989-up 276108
Стальной диск, A518/46RE/47RE/RH F/R 62+ [12Tx2,16x136] 276126A
Стальной диск, A518/46RE/47RE/RH F/R 62+ [12Tx1,7x136] 276126
Диск Упорный, Pressure Plate, A518/46RE/47RE/RH Forward/DIR 12Tx7,1х136 (518 223A) 276146
Комплект шайб (подшипников скольжения) из 11-ти штук,  A518/46RE/46RH (кроме 48RE) Washer Kit 1990-2002 276200B
Шайба (Washer/подшипник скольжения) металлическая, между суппортом вала вых. и барабаном REV, с 2 стопорными усиками. A518/A618 Washer Under Snap Ring To Rear Band Drum (2 Tab) 276254A
Подшипник шариковый выходного вала, A518 Bearing, Output Shaft 1990Up 276271
Прокладка поддона, Gasket, A518/46RE/46RH/A727/A618/47RE/RH/48RE, (входит в состав ремкомплекта прокладок и сальников)  Oil Pan, (входят в ремкомплект ...002) 1962-Up, 276300
Прокладка Насоса, Gasket, Front Pump A518/A618/46RE/RH/47RE/RH/48RE (входят в ремкомплект ...002) 276310
Кольцо Уплот, O-Ring, Front Pump Housing To Case, A518/A618/A727, 1962-Up 276311A
Барабан сцепления Реверс, Reverse Clutch Drum, A518/A618 [W/Press On Race/14 Roller/158mm OD At Band Surface/168 mm OD Shoulder] 1990+ 276556AC
Ступица под фрикционы, Clutch Hub, A518 Direct Clutch (восстановлен) 276575
Планетарный ряд передний (Forward Planet), A518/A618, 5 сателлитов по 17 зубов, используйте вал 22674А, DODGE, JEEP, 94-Up 276582A
Планетарный ряд передний (Forward Planet), A727/A518/A618, 4 сателлита, 28 плоских шлицов, DODGE, JEEP, 76-Up,  (518-15F) 276582
Ракушка без солнечной шестерни, Отверстий для вошера - 3, A518, SHELL 276622B
Суппорт Центральный, корпус поршня овердрайв, A518/46RE/47RE Support Center, Housing Overdrive Piston 97-Up 276634A
Суппорт Центральный, Support Center, Housing Overdrive Piston Combo A518/46RE/46RH/47RE 90U 276634
Обгонная муфта, A518/46RE/46RH/47RE Rear Spring & Roller Kits (14 Roller) 88-Up 276654
Суппорт центробежного регулятора A500/42RE/44RE/40RH/A518/A618/46RE/RH/47RE/RH/48RE 1988-2004  276697
Проставка пружинного кольца сцепления форвард(пластик), Cushion Spacer, A727/A518/A618 Forward Clutch Spring Spacer 276853
Стопорное кольцо (148.3 x138.4 x 2.1мм) , Snap Ring, A500/42RE/44RE/A518/46RE/46RH Overdrive Direct Clutch (Front Waved) 276864
Кольцо стопорное (Размер 48.7х1.9мм), Snap Ring, A518/A618 O/D Clutch Hub To OverDrive Sun Gear 276866
Кольцо стопорное (Размер 55.4х4.0х1.5мм), Snap Ring, A518/A618 O/D Apply Spring Retainer To O/D Sun Gear 276867
Серво в сборе A518/46RH LOW/REVERSE 276910
Поршень, Piston, A518 Rear Servo (2.812” OD) 67-Up #276912-EM 276912
Поршень аккумулятора, алюминиевый Piston Kit, Accumulator, A500/42RE/44RE/A518/46RE/46RH/A904/A727 276927
Поршень, Piston, A518/A618 Overdrive Direct Clutch 276960
Пружина Тарельчатая, Spring A500/A518 Overdrive 276970
Пружина тарельчатая "forward", A518/46RE/46RH/A727  Spring Belleville 1974-Up (172мм х 109мм х 1.85мм х Количество зубьев:  8шт) 276974
Трубки говернора, Tube Set, A518/42RE/46RH Governor 276999
Барабан сцепления Реверс, Reverse Clutch Drum, A518/A618 1990-Up 276556AB
