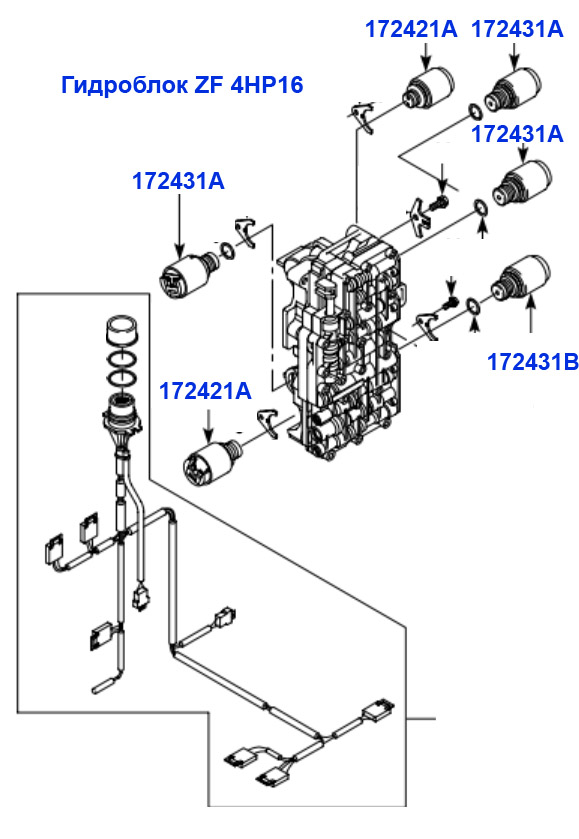

Схема соленоидов в гидроблоке (клапанной плите) 4HP16Схема соленоидов в гидроблоке (клапанной плите)  4HP16

4HP164HP16

4HP164HP16

4HP164HP16

Все АКПП

АКПП ZF 4HP16

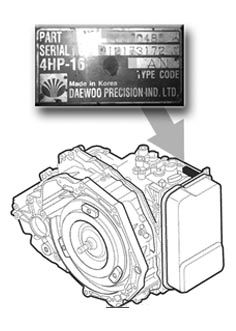

табличка 4HP164-х ступенчатая АКПП для переднего привода ZF 4HP16 вышла в начале 2000-х на когда была уже отработана конструкция предшественника - ZF 4HP20 и является ее уменьшенной конструктивной копией.

Большинство деталей "железа" пропорционально уменьшены, на схеме каталога неотличимы, но не взаимозаменяемы (кроме фильтра, сальников, соленоидов, фрикционов и некоторых других унифицированных расходников).

АКПП ZF 4HP16 рассчитана на меньший крутящий момент (до 240 Нм) и выпускается в основном корейцами по лицензии ZF для переднеприводных автомобилей Daewoo, Chevrolet (Lacetti), Grand Vitara от Судзуки и др. с двигателем от 1.6 до 2л. Является конкурентом Айсиновскому семейству U240, которое болело задней крышкой.

Довольно редкая в ремонте АКПП. Отчасти из-за того, что по-немецки проста, надежна и "неубиваема" как и большинство 4-х ступенчатых АКПП этого производителя, отчасти из-за того, что молода еще и нечасто встречается на рынке среди корейских машин такого литража.

Замена масла производится путем частичной смены или методом вытеснения, при заведенном двигателе и отсоединенном радиаторе охлаждения масла ATF.

фильтр для 4HP16Проверка уровня масла производится по переливному отверстию, грязное масло после 40 ткм свидетельствует о необходимости замены масла. При аккуратном вождении замену масла производят после 60 ткм. Масло - синтетика типа Dexron III (или LT 71141) используется одинаково и желтого и красного цвета. При замене не рекомендуется смешивать масла разного цвета. При полной переборке можно заменить масло одного цвета (желтое)  на другое (красное).

К маслу неприхотлива, но требует правильно выставленного уровня и относительно чистого масла.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - клавиша слева

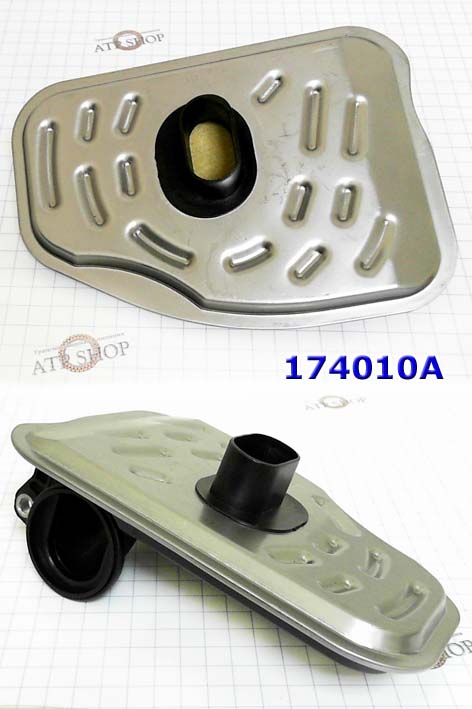

Типичный заказ при смене масла - одноразовый фильтр с фетровой мембраной  - 172010, (174010) Которые рекомендуют менять после второй смены масла, а для возрастных авто - при каждой смене масла, что бережет соленоиды и очень дорогую гидроплиту.

Ремкомплект\ Оверол кит\ Overhaul Kit), 4HP16

Заказывают при переборке:

комплект фрикционов

- Ремкомплект прокладок и сальников (Оверол Кит) - №172002. Для переборки предпочитают АТОК, следом за ним по популярности следует Оверол от Пресижн.

- Комплект фрикционов - №172003. Меняют не так часто, по сравнению с пакетом сцепления «С». (ниже)

- Полный комплект прокладок сальников и фрикционов со стальными дисками (Мастеркит) - №172007. Заказывают для полной переборки, добавляя к нему фильтр и втулку насоса (172034).

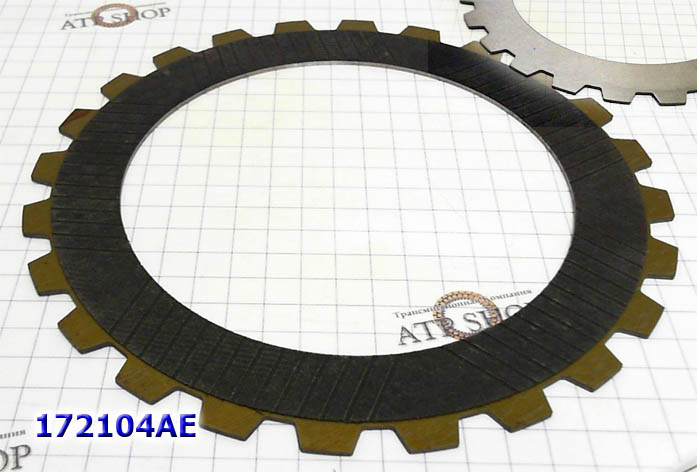

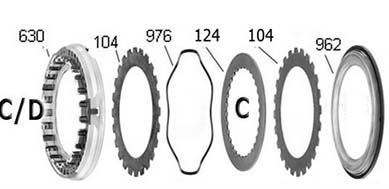

фрикцион Споршень СВ пакете сцепления «С» горят односторонние фрикционы - № 172104. С ними вместе горит ответный стальной диск 172144. Эти три проблемных фрикционных диска в последующих модификациях конструкторы меняли местами. Подбор производится по vin авто.

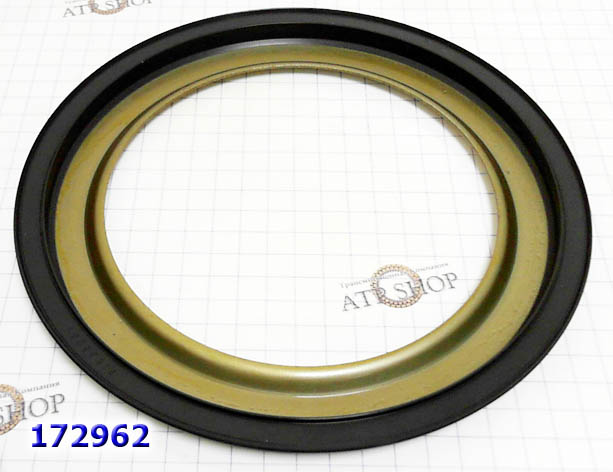

Часто здесь же меняют и поршень  С - 172962.

Пакет С

сальник Заменяют расходники в возрастном гидротрансформаторе — 172001.

Если запустить эту замену, то текут сальники 178070 и начинает разбивать насос -172500. с сальником тогда меняется и втулка насоса - № 172034-EM.втулка насоса

Если запустить своевременную замену, то вибрации разбивают и остальные узлы, тогда приходится менять комплект втулок 5 шт. — 172030.

Остальные сальники для "бюджетного" ремонта - 172076 и 172077.

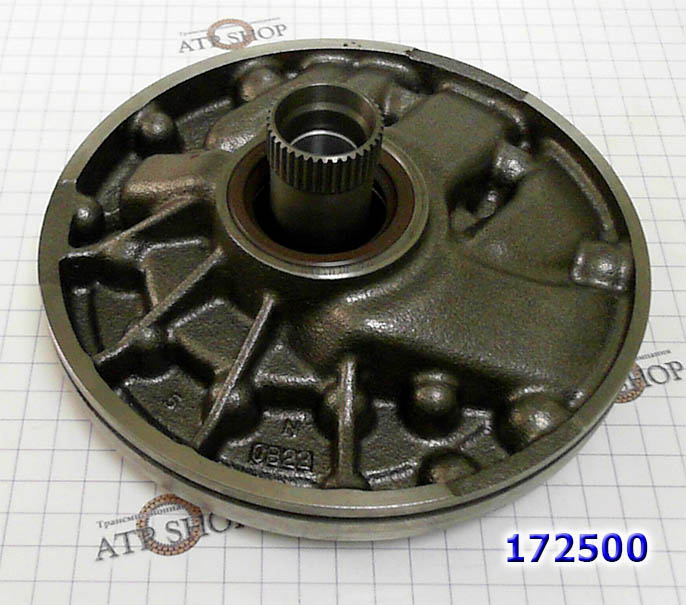

насос масляный ZF 4HP16

Из первых болезней замечены мелкие проблемы с электрикой, которая не выдерживает жаркого лета в городе и агрессивной езды с перегревом масла.

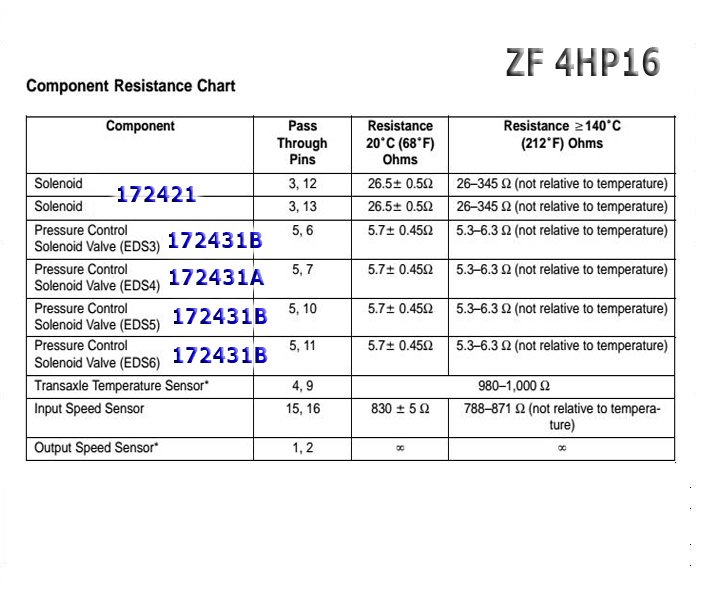

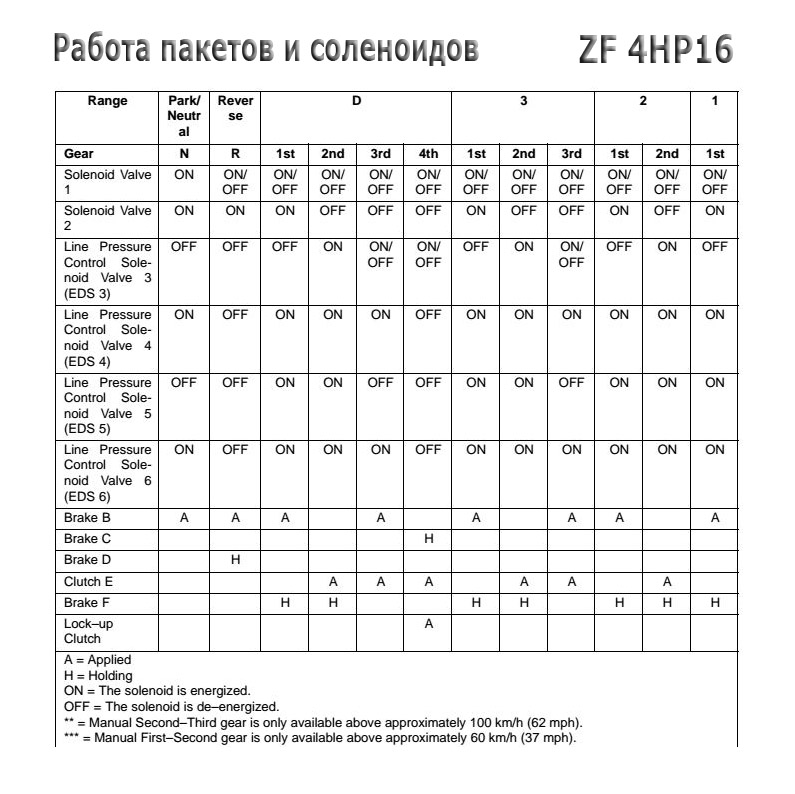

- Соленоид-электроклапан (2шт) № 172421A

Проблемы с загрязненными соленоидами приводят к недостаточному давлению масла, отчего в первую очередь страдают сальники, втулки и насос с гидротрансформатором.

- Соленоид-электрорегулятор EDS черный (3 шт. +1 шт) № 172431

Соленоид Шифт, Solenoid, Shift 4HP16 (2штСоленоид регулятор давления, Solenoid, EPC 4HP16 3 шт на VB

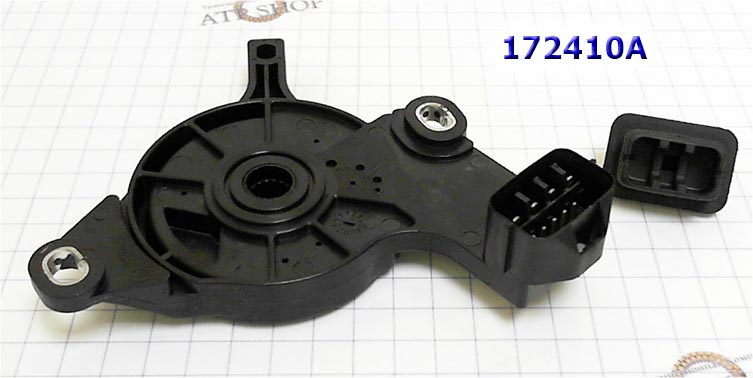

датчик оборотов 4HP16- Селектор/датчик переключения передач - 172410A).

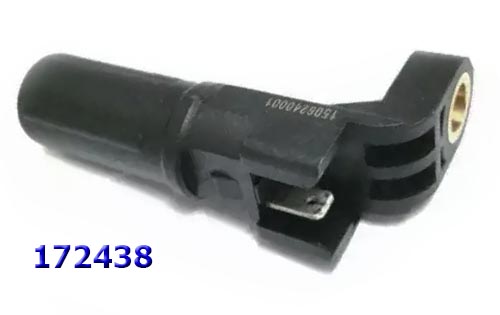

И оба Сенсора-датчика выходных 172436 и входных оборотов - 172438.

Датчик переключения передач Nuetral Safety Switch, 4HP16

На втором месте по сгоранию - пакеты D и Е.

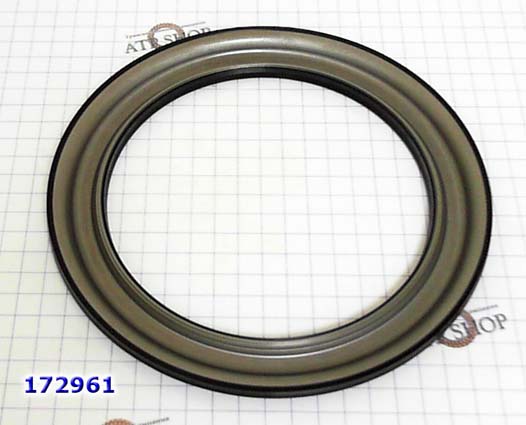

- Поршень Обрезиненный, D CLT (193.5 мм x 142 мм x 11 мм) #172961

 Поршень Обрезиненный, D CLT (193.5 мм x 142 мм x 11 мм) #172961

- Задняя крышка 172759, сальники

Болезни возрастных/убитых автоматов (обычно после 200 ткм) - похожи на проблемы "старшего брата" - 4HP20.

Мануал по ремонту ZF 4HP16 родственен старшему брату (4HP20) и можно найти здесь.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель
BUICK EXCELLE 03-10 CHN TWN 4 SP FWD L4 1.8L
CHEVROLET /GAM EPICA 05-09 CHN RUS UKR 4 SP FWD L4 2.0L
CHEVROLET /GAM OPTRA 03-.. COL THA VEN 4 SP FWD L4 1.8L
CHEVROLET /GAM ORLANDO 10-.. IDN 4 SP FWD L4 1.8L 2.0L DIESEL
DAEWOO/ CHEVROLET  CIELO 00 PRK 4 SP FWD L4 1.5L
DAEWOO/ CHEVROLET  LACETTI 02-.. PRK 4 SP FWD L4 1.6L 1.8L 2.0L
DAEWOO/ CHEVROLET  LEGANZA 00-03 EGY PRK 4 SP FWD L4 1.8L 2.0L 2.2L
DAEWOO/ CHEVROLET  MAGNUS 00-06 PRK TWN 4 SP FWD L4 2.0L V6 2.5L
DAEWOO/ CHEVROLET  REZZO 00-08 PRK 4 SP FWD L4 2.0L
DAEWOO/ CHEVROLET  VIVANT 08-10 VNM 4 SP FWD L4 2.0L
SUZUKI FORENZA 04-08   4 SP FWD L4 2.0L
SUZUKI RENO 04-08   4 SP FWD L4 2.0L

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.
Наименование номер нажми узнать цену
Комплект Прокладок и Сальников без поршней, 4HP16, 2002-08,  (Ремкомплект\ Оверол кит\ Overhaul Kit) 172002A
Комплект Фрикционов, 4HP16 2004-Up 172003A
Мастеркит ZF4HP16 2004-Up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit, состоит из комплектов 172002A-TK + 172003A-AL + 172004A 172007
Комплект обрезиненных поршней (2шт) "С" и "D", ZF4HP16 Piston set, (2 pcs.) 172008
Комплект (5 шт) бронзовых втулок, ZF4HP16, Bushing Kit, 2002-up OMEGA MACHINE 172030
Втулка крышки масляного насоса, бронзовая ZF4HP16 [45x40x13] Pump 172034
Сальник/манжета полуоси правый, 4HP16 [57x37x10] (входит в состав ремкомплекта прокладок и сальников) 1999-up 172076
Сальник (манжета) полуоси левый, 4HP16  [61x37x10] 1999-up (входит в Оверол Кит №172002 172077
Фрикционный Диск , ZF4HP16 С односторонний с наружным зубом [24Tx2,2x143] 172104AE
Диск Упорный, Pressure Plate, 4HP16 пакет C  (30Tx3,0x185) 2004-up 172144BE
Прокладка поддона, Rectang Rubber ZF4H16 (входят в ремкомплект ...002) 172300
Датчик-селектор положения передач, Neutral Safety Switch, 4HP16 172410A
Соленоид-Электроклапан включения пакетов сцеплений (Шифт), Solenoid Shift, 4HP16, На клапанной плите(гидроблок) установлено 2 шт., 2000-10, (Номер на детали: 1063-327-062) 172421A
Соленоид-Электроклапан линейного давления, Solenoid EPC Control Valve, ZF4HP16 На клапанной плите (гидроблок) становлено 3 шт. (Номер на детали: 1063-227-001), 2000-10 172431A
Датчик Оборотов выходного вала, Speed Sensor, 4HP16  Output Shaft 172436
Дэмпфер волнистый пакета "D", CUSHION ZF4HP16 "D" (157.8х143.2х1.4мм) 2004-up 172861
Поршень Обрезиненный, 4HP16 пакета D (193.5x11x142) 2002-up 172961
Поршень Обрезиненный, 4HP16 C CLT (211 мм x 146 мм x12.5 мм) 2002-Up 172962
Кольцо пружинное волнистое пакет "C", Spring ZF4НР16 clutch "C", (Размер 195.2х186.5х1.1мм.) 2004-up 172976
