АКПП Ford / Mazda E4OD, 4R100, C6

4-х ступенчатая АКПП продольного расположения 4R100\ E4OD  для заднеприводных SUV, грузовичков и минивэнов с объемом двигателя от 5 литров выпускается Фордом с 1989 года. У нас встречается в основном с полноприводными автомобилями (список - внизу)

Модификация E4OD, известна с 1989 года. В 1996-м была модифицирована, и использовалась для Bronco, Navigator, Expedition... А в 98-м E4OD была еще раз обновлена и переименована в 4R100

Отработанная, массивная и редкая в ремонте коробка. Простая конструкция послужила основой следующему поколению - 5-ступенчатой АКПП - 5R110W. (с 2003-го года).

Проблемы начинаются с выработанного ресурса соленоидов или когда забивается гидроплита с золотниками, подающими давление в линию. От этого горят фрикционы и могут даже сами барабаны.Фильтр АКПП, Ford 4R100, E4OD (4WD) 1989-Up
Масло — МерконV или аналоги. К уровню и качеству масла неприхотлива, но с возрастом становится все разборчивее.
Мастера рекомендуют проверять/менять масло через каждые 80-100 ткм или как только масло потеряло прозрачность. Фильтр тоже стоит менять при каждой смене масла после первых 4-7 лет жизни коробки.
Фильтры для обеих модификаций 4R100\ E4OD  - одинаковы и отличаются для заднеприводных для полноприводных - высотой заборника (249010).

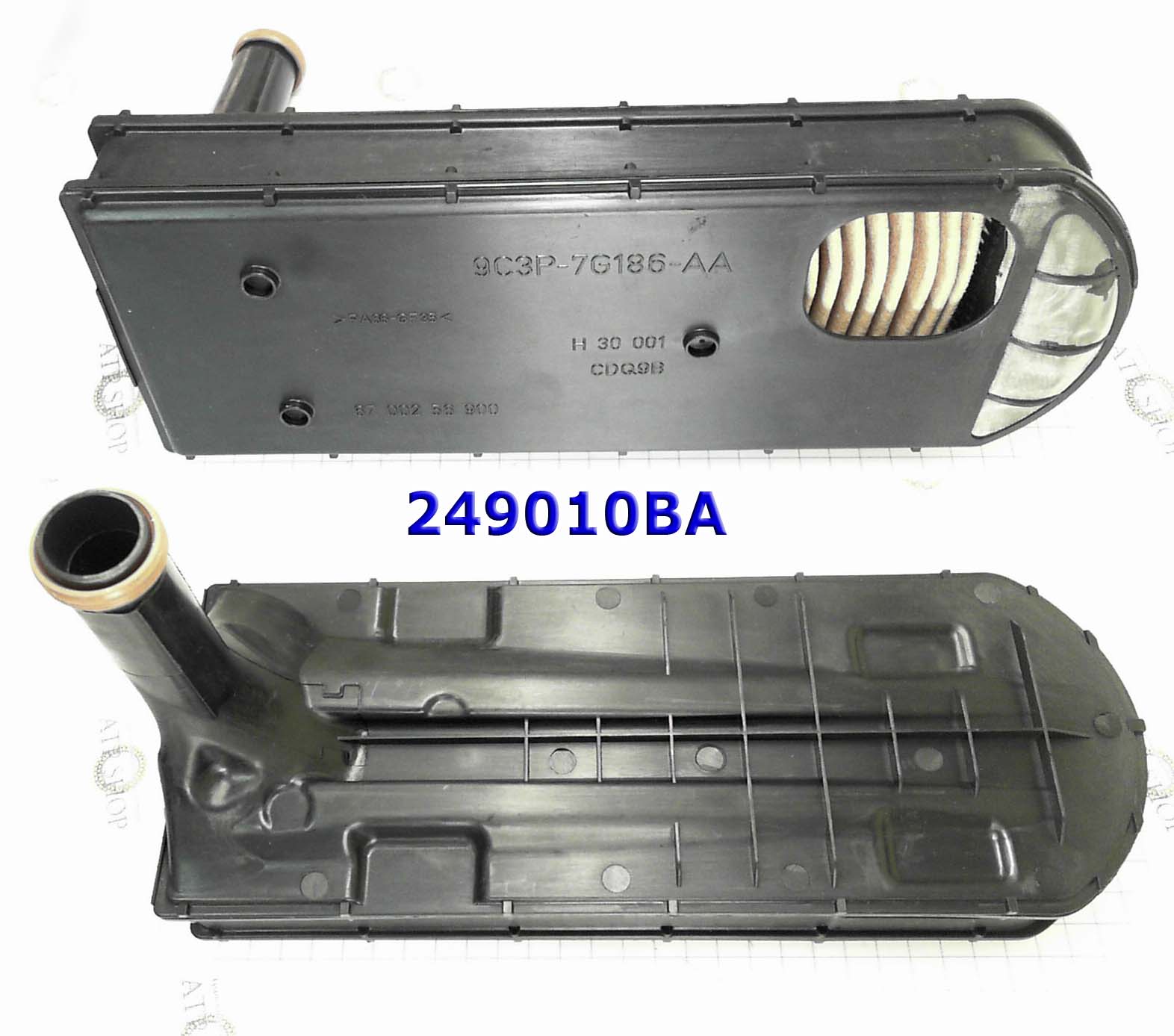

Для 5R110 — свой фильтр #249010BA.
Не любит нагрузок на холодном масле. После пробегов в 100 ткм обычно ставят внешний магистральный фильтр и систему дополнительного охлаждения с термостатом.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

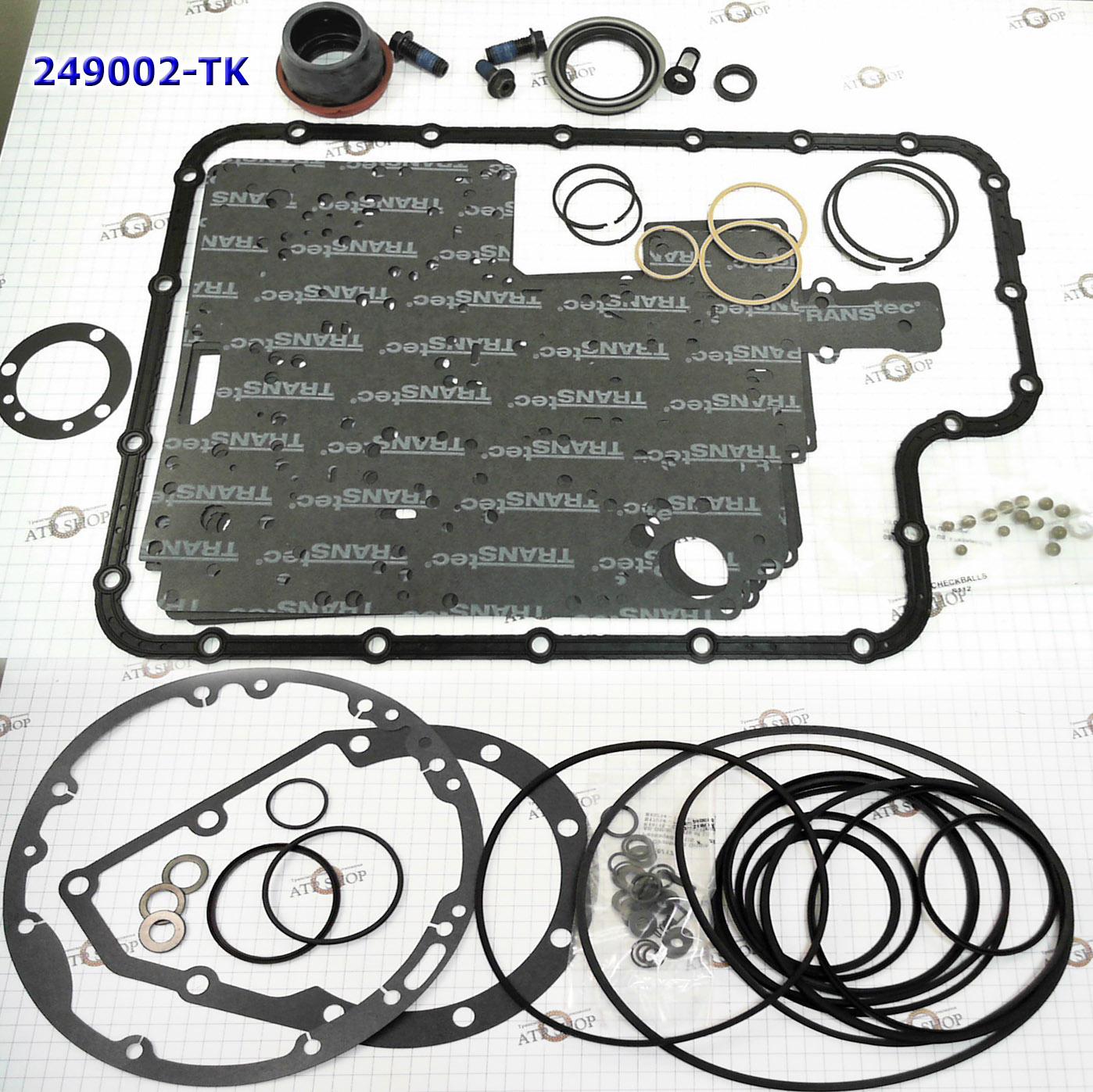

249002-TK.Комплект расходников - Оверол Кит (Прокладки и сальники) - 249002. Чаще заказывают Оверолы Транстек. Но часто коробка приходит в переборку с горелым маслом и тогда заказывают Полный комплект Мастеркит — 249007, включающий в себя еще и все диски сцеплений.

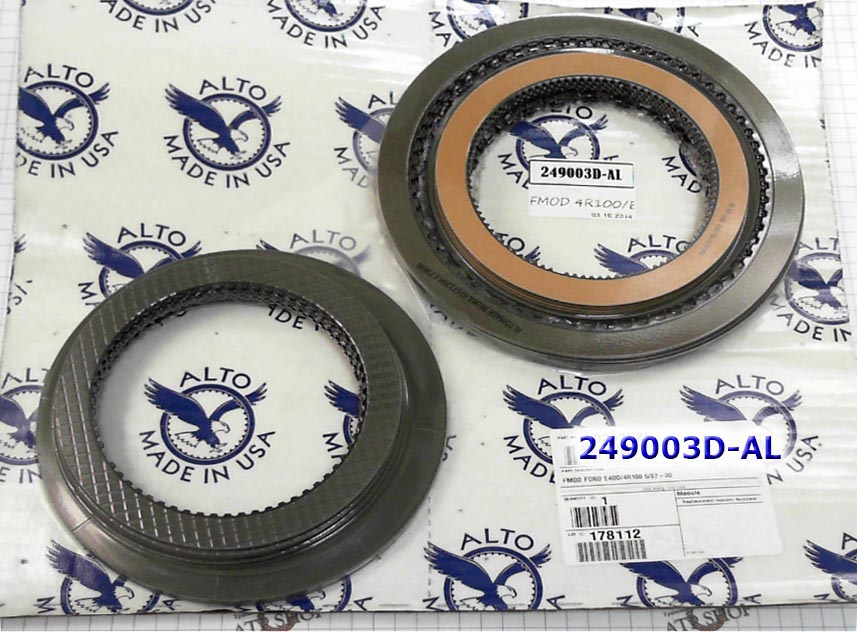

фрикционыПолный комплект фрикционов - 249003. Обычно меняют всем комплектом при горелом масле или после 5 лет эксплуатации после предыдущего капремонта.

Комплект стальных дисков - 249004.

Кроме расходников, включая обрезиненные поршни в типичный заказ входит Тормозная Лента Intermediate (Direct, High/ Reverse) - 249022A.

Лента тормозная, Intermediate (Direct, High/ Reverse) 4R100, E4OD В каждом ремонте возрастных авто меняются втулка насоса (249034), сальники насоса (249070) и входного вала.

Следующими по очереди износа заменяются:

- Барабан Intermediate/ Overdrive Clutch №249545A

- Сепаратор Обгонной Муфты, пластиковый, стареет и рассыпается после 10-12 лет работы в горячем масле №249652A.сальник задний A727 / A518 / C6 / E4OD, with Boot  Also fits rear 42RLE / 45RFE 2WD

- Соленоиды меняют всем блоком №249420. Соленоиды встречаются первого поколения (98-04)  с черной панелью (без линейного соленоида PWM OE# F81Z-7G391-BA) и

Набор соленоидов АКПП, Solenoid Set, 4R100/E4OD (Without PWM Solenoid) 1998+

блок соленоидов второго поколения с оранжевой панелью (99-04 С соленоидом PWM OE# F81Z-7G391-CB & AB) встречается на V-10.

Узнать цену - нажми номер на желтом фоне

- Планетарный Ряд, (Overdrive) №249580A

Стоимость и наличие необходимых позиций можно проверить в интернет-магазине,  нажав номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель
FORD ECONOLINE 150 1/98-04 USA 4 SP RWD V8 5.4L 4R100
FORD ECONOLINE 250/250 SD 1/98-04 USA 4 SP RWD V8 5.4L 7.3L DIESEL V10 6.8L 4R100
FORD ECONOLINE 350/350 SD 1/98-05 USA 4 SP RWD V8 5.4L 7.3L DIESEL V10 6.8L 4R100
FORD EXCURSION 00-05 USA 4 SP RWD/4X4 V8 5.4L 7.3L DIESEL V10 6.8L 4R100
FORD EXCURSION 1/98-02 USA 4 SP RWD/4X4 V8 5.4L 4R100
FORD F-150/F-250 1/98-07 USA MEX CAN 4 SP RWD/4X4 V8 5.4L 7.3L DIESEL V10 6.8L 4R100
FORD F-350/350 SD 99-04 USA MEX 4 SP RWD/4X4 V8 5.4L 7.3L DIESEL V106.8L 4R100
FORD F-450/550 SD 3/98-04 USA MEX 4 SP RWD/4X4 V8 7.3L DIESEL V10 6.8L 4R100
LINCOLN BLACKWOOD 02 USA 4 SP RWD V8 5.4L 4R100
LINCOLN NAVIGATOR 1/98-04 USA 4 SP RWD/4X4 V8 5.4L 4R100
FORD BRONCO 95-96 USA 4 SP RWD/4X4 V8 5.0L/5.8L E4OD
FORD ECONOLINE 150 95-97 USA 4 SP RWD L6 4.9L V8 5.4L 5.8L E4OD
FORD ECONOLINE 250 95-97 USA 4 SP RWD V8 5.4L 7.5L 7.3L DIESEL V10 6.8L E4OD
FORD EXPEDITION 96-97 USA 4 SP RWD

V8 5.4L

E4OD
FORD F-150 /F-250 95-97 USA 4 SP RWD L6 4.9L V8 5.0L 5.4L 5.8L 7.5L 7.3L DIESEL E4OD
FORD F-450 SUPER DUTY 95-98 USA 4 SP RWD V8 7.5L 7.3L DIESEL E4OD
FORD F-350/350 SUPER DUTY 95-98 USA 4 SP RWD L6 4.9L V8 5.8L 7.5L 7.3L DIESEL E4OD
FORD NAVIGATOR 97-98 USA 4 SP RWD V8 5.4L E4OD

Примерный ассортимент запчастей для ремонта этой АКПП.

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование нажми узнать цену
Дефектовка и ремонт гидротрансформатора АКПП 4R100/E4OD/5R110W  249001
Комплект Прокладок и Сальников без поршней E4OD Ford L1989-1995 (Ремкомплект\ Оверол кит\ Overhaul Kit)

249002

Комплект Прокладок и Сальников с комплектом поршней, 5R110W 2003-Up  (Ремкомплект\ Оверол кит\ Overhaul Kit) 249002C
Комплект Прокладок и Сальников без поршней 4R100 1999-UP/E4OD 1996-98 (Ремкомплект\ Оверол кит\ Overhaul Kit) 249002
Комплект Фрикционов, 4R100/E4OD (Фрикционные диски Intermediate на 50 зубьев) 1997-up 249003D
Комплект Стальных дисков, 4R100/ E4OD 1997-Up 249004D
Мастеркит E4OD 1989-95-up (Комплект фрикционных и стальных дисков, прокладок и сальников) Master Kit 249007B
Мастеркит 5R110W 2005-up (Комплект фрикционных и стальных дисков, прокладок, сальников с поршнями) Master Kit 249007C
Мастеркит 4R100/E4OD,1997-up (Комплект фрикционных и стальных дисков, прокладок и сальников) Master Kit 249007D
Фильтр, Ford 4R100, E4OD (2WD) 1989-Up 249010
Фильтр, Ford, E4OD (4WD)  (Металло/пластик) 1989-Up 249010A
Фильтр, Ford 5R110W 2008-Up 249010BA
Фильтр масляный, Ford, 4R100 4WD (Пластиковый, с высоким заборником), 2001-Up 249010C
Лента тормозная сцепления Intermediate шириной 38мм, под диаметр барабана 175мм, 4R100, E4OD 1989-Up 249022A

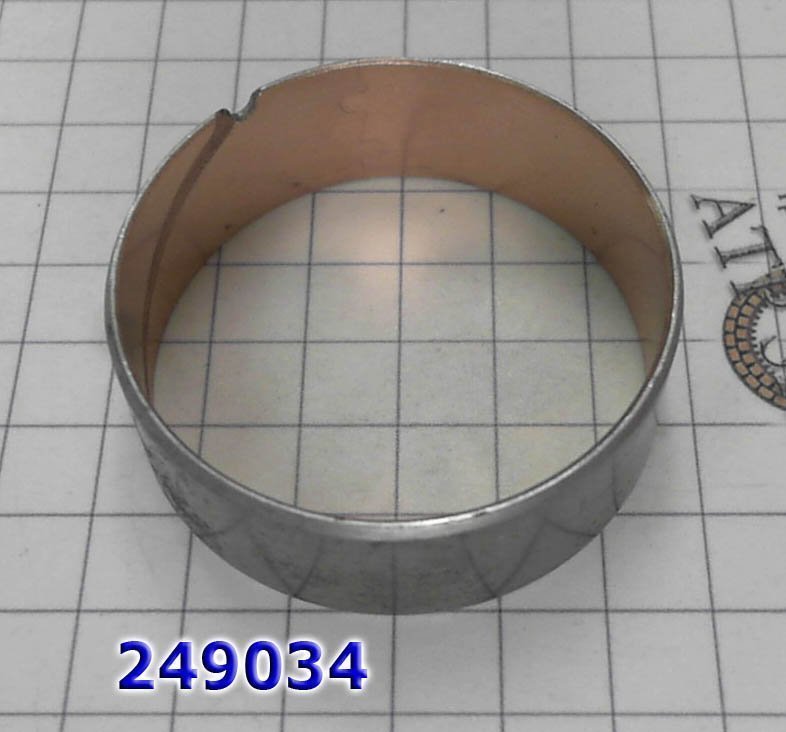

Втулка крышки насоса, E4OD/4R100 FORD (54x50.9x19.2) Bushing Pump Body 249034
Сальник/манжета насоса, 4R100/E4OD  PUMP Viton 249070A
Фрикционный Диск E4OD/4R100/5R110W, Overdrive,1989-up [32Tx1,98x220] 249100
Фрикционный Диск E4OD/4R100 Intermediate,89+ [50Tx2x198] 249104A
Фрикционный Диск E4OD/4R100 DIRECT HEG 66+ [63T x 1,96 x 161,65] 249106
Фрикционный Диск E4OD/4R100 DIRECT HEG 66+ [63T x 1,96 x 161,65] 249106
Фрикционный Диск E4OD/4R100 Forward,89+ [90Tx1,90x161,5] 249108A
Фрикционный Диск C-6/E4OD/4R100 Forward Clutch [88Tx1.99x162] (Smooth) 1976+ 249108B
Фрикционный Диск E4OD/4R100/5R110W, Reverse, 1989-4/97 [72Tx1,90x173] 249110A
Фрикционный Диск 4R100/E4OD Reverse 1997+ 249110B
Фрикционный Диск 5R110W LOW/REV (72Tx1.98x173) 249110C
Фрикционный Диск E4OD, COAST [60T x 1,98 x 167,64] 1988-UP 249112
Стальной диск, E4OD/4R100 Overdrive Clutch [6T x 2,03 x 189,66] 1989-Up 249120
Стальной диск, C-6/E4OD/4R100 Forward & Direct [22Tx1.99x130] (4R1 211A) 1966+ 249126
Стальной диск, 4R100 FRD/DIR (26Tx2x130) 249126A
Стальной диск, C-6/E4OD/4R100 Reverse Clutch [18T x 1,73 x 147,32] 1966-Up (Also Fits 5R110W Low/ Reverse Clutch) 249130
Стальной диск, 4R100, E4OD, Coast, 1989-Up [60Tx2,0x149] 249132A

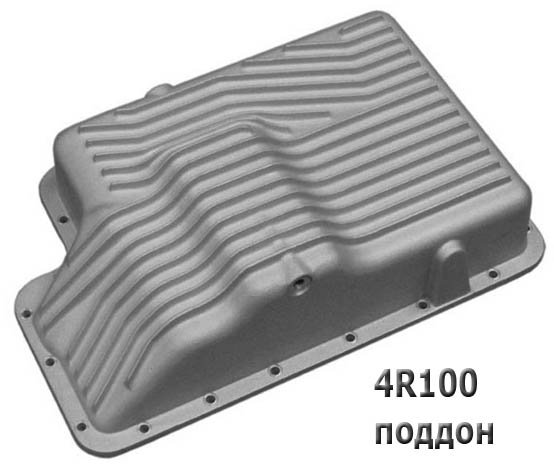

Прокладка масляного поддона, E4OD,4R100  (входит в состав ремкомплекта прокладок и сальников) 1989-up, 249300A
Многофункциональный переключатель, Manual Lever Position Switch (MLPS),E4OD/4R100 1997-up 249410A
Блок соленоидов из 9 штук на белой панели с соленоидом PWM, Solenoid Group, E4OD/4R100, 1989-94,  249420B
Блок Соленоидов без соленоида PWM, чёрная панель, Solenoid Group, 4R100/E4OD 1995-up,  249420

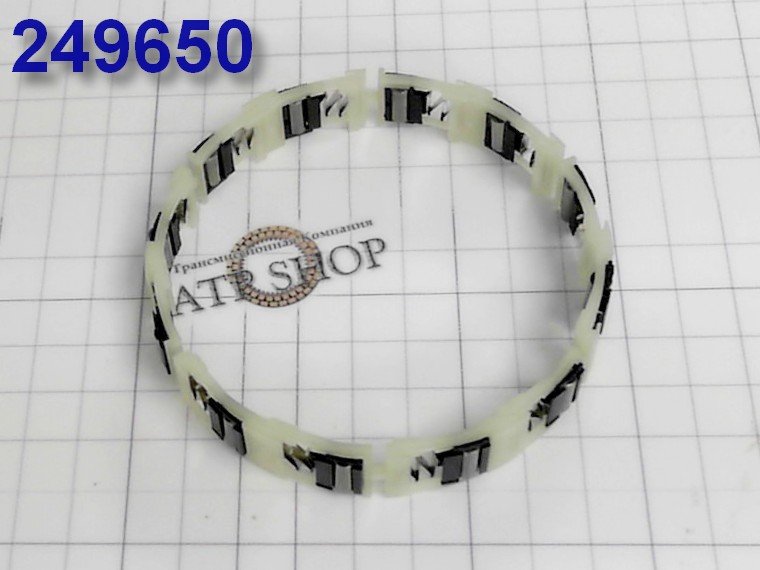

Сепаратор Обгонной Муфты, Roller Clutch, 4R100 Overdrive (12 Roller)  Plastic  диаметр 83.4мм 98-Up 249650
Сепаратор Обгонной Муфты, Sprag, 4R100/E4OD INTERM. One-Way (45 Elements) 1989-Up 249652A
Поршень обрезиненный, сцепление овердрайв, Piston, E4OD/4R100 Overdrive Clutch (Bonded Rubber) (208 х 163 х 32.5), 1996-up 249960A
Поршень обрезиненный. Piston, E4OD/4R100 Coast Clutch (Molded Rubber) (For Stamped Steel Drum) 1989-UP 249969B
