АКПП Jatco (Nissan) JR507A/ RE5R05A

- замена масла (Nissan Matic Fluid J) и фильтра - №319010. Фильтр меняют в основном вместе с переборкой коробки, когда масло пахнет горелым.

Масло ATF рекомендуется проверять на прозрачность каждый год, и произвести частичную смену масла (срок первой смены - в зависимости от агрессивности вождения и езды с пробуксовкой) как только оно потеряет прозрачность. А далее - следить за его чистотой и уровнем одновременно с обслуживанием двигателя.

Электроника коробки довольно тонко настроена и чувствительна к уровню и чистоте масла. Смена масла достаточно проста, но требует знания специфики и опыта. Для контроля за уровнем и качеством масла есть щуп, (тест с салфеткой)  с помощью которого масло тестируют на содержание взвеси, запах и прозрачность. Частичная замена масла может потребовать от 4-х до 5 литров масла.

Фильтр с открытой металлической сеткой мастера предпочитают промывать, а не менять, если не горело масло и фрикционы.

После пробегов в 100 ткм рекомендуется в пару к штатному фильтру грубой очистки устанавливать магистральный фильтр тонкой очистки - 100019. Подробнее - ниже.

Раньше мастера предпочитали более надежные по качеству Ремкомплекты сборки Транстек 319002-TK, но сейчас качество расходников Транстек (кольца) немного снизилось, а качество остальных производителей неоригинала - повысилось и все чаще выбирают качественные, но более бюджетные Оверолы - №319002-АТ. Оверолы Пресижн заказывают реже.

Фрикционы меняют обычно всем Комплектом - № 319003. Фрикционы для Infinity и Pathfinder - различаются по пакету Реверс. Имеются варианты В1 №319110 на 40 зубов и на 50 зубов.

Увеличенный зазор между фрикционами приводит к толчкам и ударам при переключении 2-3 , 4-5 и другим. Поэтому при полной переборке фрикционы в этой 5-ти ступке меняют независимо от того - выглядят ли фрикционы еще «наполовину годными» или уже наполовину изношенными.

Комплект стальных дисков 319004 заказывают реже. В таких случаях заказывают Мастеркит — 319007.

Расходником в АКПП RE5R05A является и Тормозная лента 319020. В основном заказывают ленту Борг Ворнер, которая по цене даже дешевле неоригинальных лент.

На мощных и тяжелых авто изношенная лента может даже деформировать сам Барабан. Меняется в большинстве капремонтов, когда машина отходила св. 200 ткм или пришла с горелым маслом и сгоревшими фрикционами.

Почти всегда заменяют сальник насоса 319070. Этот подтекающий сальник свидетельствует о том, что фрикцион гидротрансформатора износился, вибрирует при блокировке, перегревая корпус и вал.

Реже с сальником вместе меняют и втулку насоса — 319034. Длительная езда с разбитой втлкой убивает и сам насос.

Локальный ремонт в запущенных случаях - замена Насоса, крышка 319510

Длительная эксплуатация этой неубиваемой коробки с большим запасом по «железу» с вибрациями и с грязным маслом приводит к съеданию втулок.

Цепная реакция разрушения втулки начинается, когда зазор между втулкой и валом увеличивается до 100 мкм. Для замены чаще заказывают комплект бронзовых втулок (8 шт) — 319030.

Так же часто для эконом-ремонта заказывают комплект тефлоновых колец — 319199.

Для подкапотного пространства Киа понадобились поддоны со скошенным углом и поэтому прокладки поддона 319300 имеют две модификации. Для редкой у нас Киа - 319300A.

В случае горелого масла мастера предпочитают для этой АКПП не промывать сетку фильтра, а менять фильтр на новый. В этой АКПП взвесь фрикционной пыли в масле особенно абразивно-агрессивна из-за блокировки гидротрансформатора.

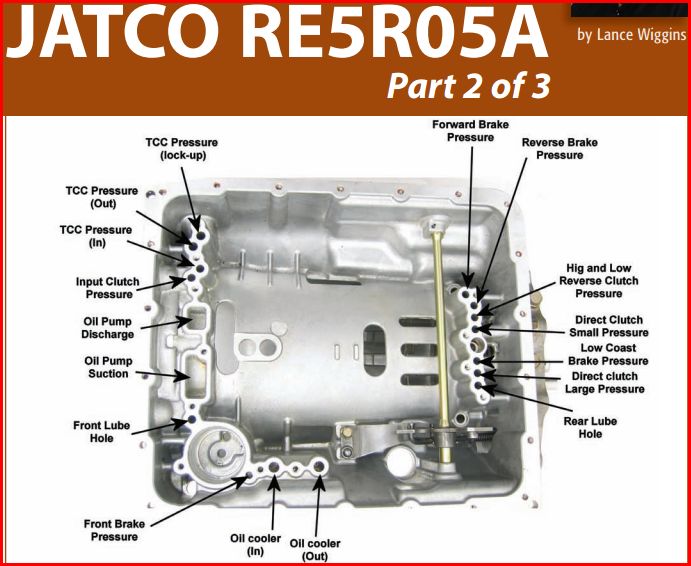

Главная "головная боль" АКПП RE5R05A в том, что из-за агрессивных разгонов происходит быстрый износ блокировки ГДТ, что приводит к износу каналов и золотников Клапанной плиты (гидроблока). Из-за чего в свою очередь возникает недостаток давления в различных пакетах. Причем в разных авто - в разных каналах гидроблока. Все зависит от настроек компьютера автопроизводителем и манеры вождения.

Почти во всех случаях капремонта - горят фрикционы в пакете K-1 Input Clutch. - Фрикционы №319104A. - Стальные диски №319124.

В этом случае стоит проверить барабан К1 на трещины в районе сварного шва (справа), но обычно сгорание этих двух пакетов (К1 и Директ) связывают с неисправными соленоидами или потерями давления масла через уплотнения (перейти).

Вторым по популярности сгорающим пакетом является Директ: фрикционы -№319106. стальные диски Директа тоже меняют - 319126.(ниже)

Конструктивные особенности приводят к быстрому износу фрикционов чаще всего в барабане К-1 (319104 и 319124),

- или в барабане сцепления Директ (319106 и 319126)

Кроме фрикционов и стальных дисков пакета К1, другими лидерами "железа" по выходу из строя:

- фрикционы барабана торможения В1 (Реверс) 319110, слева.

Фрикционы Реверса отличаются по количеству зубьев (40 и 50)

- комплект поршней, (Input, Direct, Low/Hi) #319008. (Поршни 319985, 319982, 319987)

Часто встречающиеся неисправности электрики:

Ниссан Pathfinder, Инфинити ... -  выходит из строя гидроблок (Электронная плата) 319446 , выражающийся в том, что загорается надпись "Check Engine". (коды ошибки - P1757, P1759 и др. (P1705, P1744, P7514, P1764, U1000) которые говорят о проблемах в электроплате, датчиках, соленоидах или коннекторах)

Вызвано зачастую прикуриванием от аккумулятора или каким-то другим аварийным скачком напряжения. Эта проблема решается ремонтом электроплаты - № 319446C.

Это - первая из трех типичных неисправностей гидроблока и датчиков. Остальные две: - выходят из строя соленоиды (ниже). Заменяются.

Реже проблемой является выработка каналов самой гидроплиты - 319740. Если ремонт и чистка гидроблока не помогает - меняют весь гидроблок, меняют редко из-за высокой цены.

Существуют значительные разночтения в схемах гидроплит и идентификации соленоидов. На схеме слева есть несколько основных различий гидроблоков RE5R05A.  Общее в них то, что соленоиды (которые довольно часто являются причиной нештатной работы "мозгов") существуют трех типов:

- Соленоид  без "соска" № 319421,- 3 шт Он-Офф. нормально открыты, взаимозаменяемы. Назначение этих соленоидов в разных справочниках для разных авто - разное.

Но заменяются эти шесть соленоидов довольно часто. Пичина — критическое загрязнение и износ, конец ресурса.

- Линейный соленоид пакета Low Coast (EPC)  PWM 319431 - 1 шт. R=28 Om (на схемах - справа), существует модификация с сопротивлением 12 Ом - 319431AH.

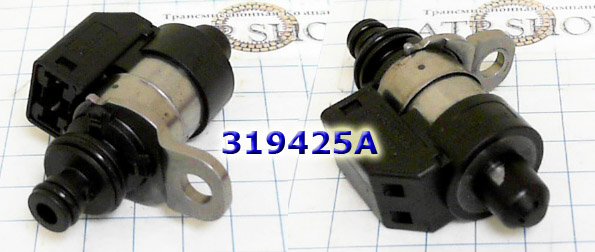

- С "соском" №319425 - 3 шт PWM . нормально - закрыты, взаимозаменяемы. Износ соленоидов часто сопровождается с износом тела клапанной плиты.

 Болезни "возрастных" АКПП RE5RO5A (JR507E) имеют непредсказуемость как особенность:

- Барабан 319557 High-Low Clutch (5 Clutch), стирание тефлоновыми кольцами поверхностей суппорта. Последнее приводит к падению давления в пакете сцепления (барабане) Direct 319555 и сгоранию фрикционов.

Иногда летит Планетарный ряд задний 319584.

На этих же автомобилях часто проворачивается обгонная муфта 319646, встроенная в барабан 319610, которая оказывается конструктивно слабоватой для 5-литрового двигателя, работающего на предельных оборотах.

В возрастных автоматах мастера часто устанавливают внешний фильтр тонкой очистки - 100019,

Магистральный фильтр помогает держать масло чистым и уменьшает износ узлов трения. Это особенно рекомендуется всем автоматам, у которых штатный фильтр имеет металлическую сетку.

Такой фильтр кроме мелкодисперсной пыли от фрикционов удерживает также и клеевую основу фрикциона, в случае когда накладка стирается до самого основания. Что защищает соленоиды и клапана гидроблока от зависания и износа.

Кроме того, внутри есть магнит, удерживающий железную пыль и предохранительный\перепускной клапан, который срабатывает, если фильтр забыли заменить вовремя и грязь критически снизила пропускную способность. Такой фильтр стоит менять каждый год или раз в 10-20 ткм.
