АКПП Peugeot/ Citroen, Renault DP0 AL4, DP2, DP8

 Слабые места АКПП AL4-DP0  по электрической части:

Соленоид (ЕРС, такой же -ТСС) - электрорегулятор давления #144431. Лидер по заменам. С ними всегда меняются пластиковые уплотнительные кольца (144179) и втулки — причина быстрой выработки ресурса соленоидов.

По признанию производителя, соленоиды выпуска до осени 2003 года имеют конструктивные недоработки и обязательны для замены при первом же ремонте АКПП. После замены требуется адаптация АКПП.

Меняют обычно оба соленоида (EPC-линейного давления и TCC- блокировка гидротрансформатора). В продаже бывают "оригинальные" соленоиды и соленоиды Borg Warner. В коробки с "оригинальными" соленоидами давно уже кладут соленоиды американского производителя оригинала "Борг Ворнер", отказавшись от собственного производства этих сложных электроклапанов. Но цена у "оригинала" - обычно чуть выше.

Ресурс соленоидов EPC относительно невелик, особенно если узлы коробки (тефлоновые кольца и втулки) изношены. Первым обычно выходит из строя соленоид EPC, но нештатная работа второго соленоида (ТСС) очень быстро перегревает и загрязняет масло, убивая гидроблок. Если не заменить втулки и тефлоновые кольца, то замененные соленоиды живут недолго. Остальные 6 соленоидов-шифтовиков EVS -№144421 работают без перегрузок и меняют их нечасто.

 Втулки. Цилиндрические подшипники скольжения (так теоретики называют обычные втулки) здесь выполняют еще и роль уплотнений. И первой по популярности проблемой является износ именно втулок. Пограничный износ их приводит к цепной реакции: они начинают пропускать масло, в пакетах не хватает давления и компьютер заставляет соленоид ЕРС открывать канал на полное сечение, насос работает на максимальной нагрузке и соленоид ЕРС начинает ускоренно стареть. Работа с недостатком давления «убивает» фрикционы соответствующего пакета и масло.

При переборке проверяют состояние втулок, а при замене соленоида обязательно проверяют  самые напряженно работающие втулки (критический износ - 0.100 мм):

- Втулка крышки насоса, DP0/AL-4 (57,2x54,8мм x13,7мм), обычно заказывают втулки Соннакс #144034,

- Втулка статора насоса задняя большая (29x26.0ммx16),  - #144037

и Втулка барабана Е2/Е1 (37,9x35,2 мм x17)  144036.

Если износ превышает допуск по всем 3-м втулкам, то меняют втулки всем комплектом 144030.

Мастера, специализирующиеся на DP0-AL4 имеют специальный инструмент\"калибр" для проверки износа всех 3-х втулок.

После установки соннаксовских втулок DP0 ходит еще несколько лет при соблюдении чистоты и температуры масла. При этом обязательно делают капремонт гидротрансформатора - 144001.

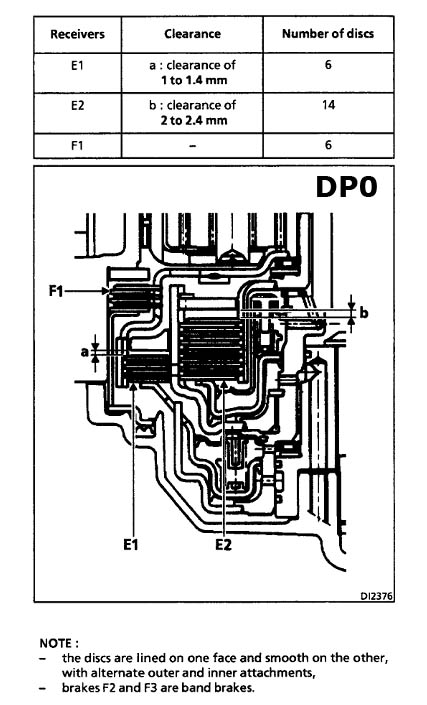

От потерь масла через изношенные тефлоновые кольца 144177 и 144179 падает давление сначала в пакете E2 (4th), проскальзывают и горят фрикционы. Износ односторонних фрикционных дисков происходит лавинообразно и почти во всех капремонтах меняют фрикционные диски полным комплектом: № 144005.

Первыми сгорают и чаще всего меняют фрикционы 144100 и 144120 барабана OD — он же E2 (4th).

Тефлоновые кольца задней крышки мастера рекомендуют менять при каждой разборке: - Кольцо компрессионное малое (32х1,9х28) и  Кольцо компрессионное большое задней крышки, 2 шт. (54х1,9х50) #144179. (входят в ремкомплект 144002). Их разбивает вибрациями от изношенных втулок барабана Е1-Е2 #144555.

Всегда заменяется прокладка при локальных ремонтах задней крышки — 144304.

Комплект колец - 144199. Износ из-за эксплуатации с грязным маслом, агрессивные разгоны или длительная пробуксовка в снегу или грязи. (Изношенная муфта ГДТ) Приводит к потерям давления масла и сцепления и сгоранию фрикционов.

При ремонте перегретых АКПП меняют все обрезиненные поршни полным  комплектом, несмотря на их состояние - Комплект поршней (7 шт) - #144008. В основном — тайваньский неоригинал проверенного качества 144008B-NK.

Можно не менять все поршни, если иметь большой опыт дефектовки и замены поршней поодиночке в этой трансмиссии.

Поршни 144902 (серво F1) и 144912 (серво F2) первыми вырабатывают ресурс. Без их замены тормозные ленты клинят и горят уже в первые недели эксплуатации после капремонта.

- Тормозные ленты (пара F2 и F3) - #144020, которые меняются при каждом капремонте автомата, пришедшего со сгоревшим маслом. С ними вместе меняют и поршни серво (выше).

Тормозные ленты в основном берут неоригинал. Но каждый десятый заказ — оригинал от Борг Ворнер, заказывают в основном начинающие мастера и владельцы для подстраховки.

Длительная езда с изношенными лентой и сервопоршнем приводит к тому, что приходится менять и износившийся барабан пакета F3 - №144550.

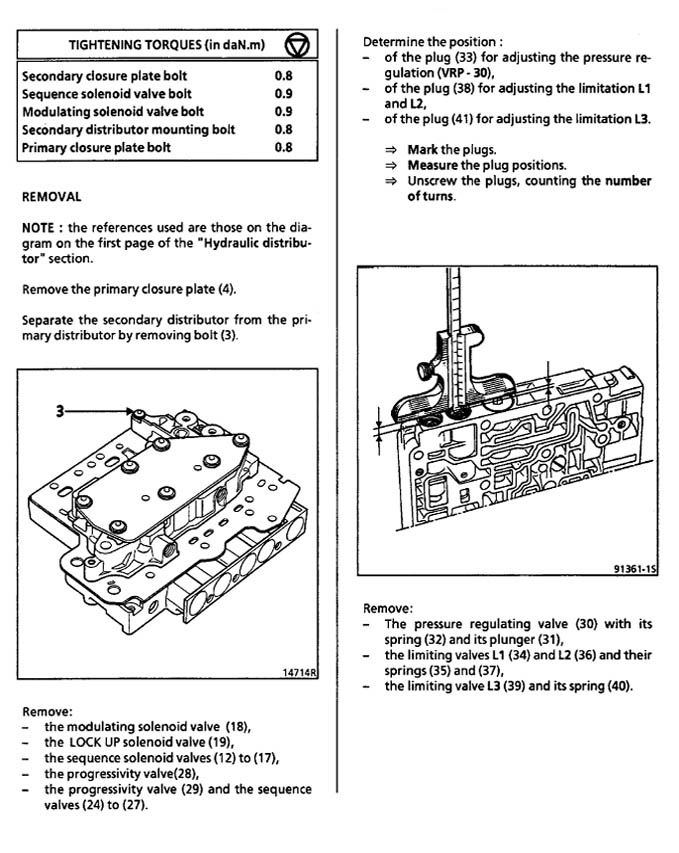

Гидравлический клапанный блок (Гидроблок) #144740- привычное ремонтное место. Категорически не любит перегревов и грязного масла. От перегревов металлическая плита меняет геометрию, клинят золотники и перегружаются пружины вплоть до поломки.

Одна из замен по старости - датчик давления масла: №144415. При локальном ремонте гидроблока на возрастных авто меняется прокладка крышки гидроблока — 144301.

Было разработано несколько модификаций гидроблоков под разные двигатели и авто.  Из-за перегревов алюминиевый сплав многих гидроблоков коробит. Часто каналы плиты забивает стружкой и взвесью от фрикционной бумаги, что приводит к нештатной работе гидроплиты.  При капремонте необходимо проверять геометрию корпуса. У клапанных блоков выпусков 2008-11 годов часто отворачивались болты крепления верхней пластины.

Ресурс гидроблока значительно уменьшается при эксплуатации с грязным маслом. Взвесь фрикционной пыли истирает каналы и золотники клапанов. Американский гуру ремонта Sonnax выпустил ремкомплекты для "аорто-коронарного шунтирования" изношенной гидроплиты DP0, но редко кто решается на такую сложнейшую операцию, когда новая плита стоит не намного дороже и дает гарантированный результат. Хотя гидроблок настолько надежен и ремонтопригоден, что редко когда капремонт требует замены самой клапанной плиты. В большинстве случаев оказывается достаточным чистка и замена соленоидов EPC\TCC.

- Одна из частых болезней "железа" - подшипник игольчатый - №144231.

Стоит между хабом 570 и барабаном 554 в пакете Е2.

Каждый раз при переборке DP0-AL4 мастера рекомендуют проверять это место.

 Лидером по замене среди сальников и уплотнений является разбитая манжета (сальник) насоса 144070. (входят в ремкомплект 144002)

Но почти всегда одновременно меняют и остальные сальники: - полуоси левый #144076, и наружный правый со стороны корпуса #144077

Смена этих сальников опытными мастерами происходит всегда, покупался ли Оверол Кит (ремкомплект прокладок и сальников) или нет. Стоит иметь ввиду, что протечка масла не лечится одной лишь заменой сальника. Это - симптом более серьезной проблемы и если не проверить износ втулок и работу гидротрансформатора, то дешевая замена сальника обычно просто убивает насос, втулки и остальное "железо" трансмиссии.

- Если проблема с подтекающим сальником насоса и втулками запущена, то приходится менять весь насос — 144500. Почти всегда для ремонта используется БУ насос.

Так же часто приходится менять дифференциал 144716 и его подшипники 144289. И так же — из БУ

Далее - редкие замены «железа» на загнаных возрастных машинах:

- Планетарный Ряд, Задний - Rear, №144582.

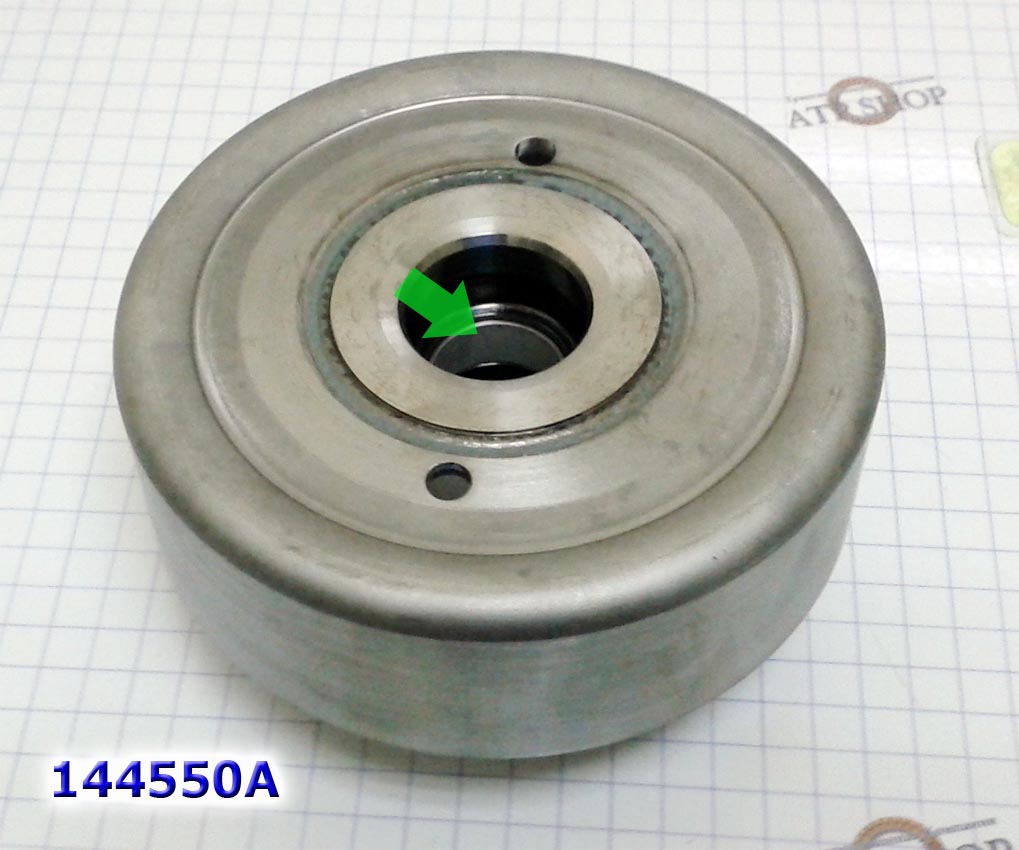

- Барабан сцепления F3 — 144550.
