АКПП Subaru 4EAT (EC8 /R4AX-EL ) 98+

4-ступка Субару 4EAT  - была выпущена еще в 1988 году (EC8 = R4AX-EL)  и является родственницей трансмиссии Jatco F-4EAT. Модификация 1999 года была настолько значительной, что является фактически новой коробкой, и она заменила предыдущую EC8  в 1999 году практически на всех популярных моделях Субару.

Причем ее ставили как на Импрезы и WRX, так и на средний класс Форестер и Аутбэки в 2-2,5 литра, даже на мощные Легаси с двигателем 3 и 3.5 литра.

запчасти для ремонта этой акпп (Интернет-магазин)

ремкомплект прокладок и сальниковПодобрать ремкомплекты - нажми клавишу слева.

Субару с автоматом - редкий гость в сервисах АКПП. Хотя доля машин Субару, катающихся по стране с автоматом примерно равна количеству машин с механической коробкой, в капремонте АКПП их можно увидеть нечасто. Это очень похоже на картину с ремонтом джатковских автоматов. Надежные, простые, с настройками, не позволяющими перегружать слабые узлы, имеющими довольно большой запас прочности как по «железу», так и по электрике.

комплект фрикционовКапремонты обычно заключаются в переборке\чистке с заменой фильтра и Ремкомплекта прокладок и сальников (№302002). Достаточно часто с ними вместе заказывают комплект фрикционов - 302003.

Узнать цену - нажми номер на желтом фоне

Если коробка долго ходила с горелым маслом, то с фрикционами меняют и стальные диски всем комплектом - 302004.

Ремонтные места 4EAT:

Фильтр, 4EAT Subaru 1999-up

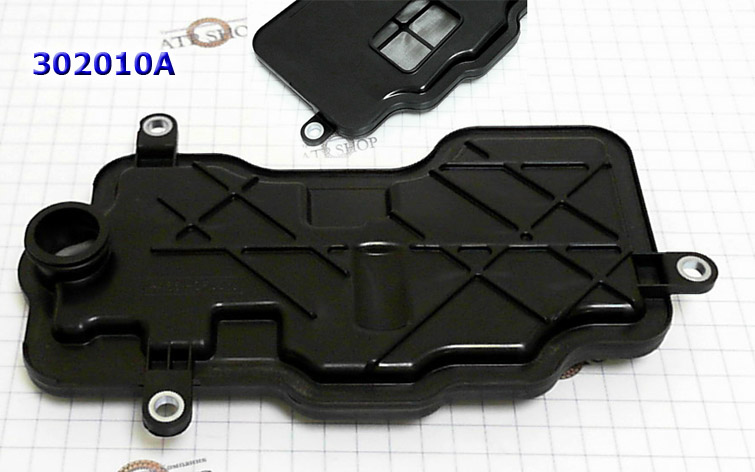

Фильтр, 4EAT Subaru 2004-up, (Kруглый заборник, пластиковый), Plastic

Фильтр АКПП 302010 - металлический.

С 2004-го года выпустили фильтр с металлической сеткой - № 302010A в пластиковом корпусе, чтобы мастерам было легче решиться на его замену, а не на банальную продувку, так как сетка забивается тугоплавкими смолами от клеевого слоя сгоревших до основания фрикционов.

фильтр наружный АКПП 4EAT Subaru 1999+

Фильтр наружный 302013, который защищает гидроблок и соленоиды от этой взвеси в масле из-за изношенной фрикционной накладки гидротрансформатора. Мастера рекомендуют менять его одновременно с масляным фильтром двигателя на машинах с пробегами более 100 ткм особенно после жаркого лета. Недаром его вывели наружу.

Основные ремонтные места АКПП 4EAT выпуска после 98 года:

Электрика

- Гидроблоки пережили модификацию в 1998 году (тип 2) и в 2001. Гидроблоки по-японски долговечны и требуют лишь чистки. C гидроблоком изнашиваются и соленоиды.

Соленоид EPC SUBARU R4AX-EL EPC (RED/PINK CONNECTOR) '99-UP Единственный который встречается в заказах - соленоид линейного давления ЕРС 302431E-EM (красный коннектор).

Узнать цену - нажми номер на желтом фоне

Далее - редкие замены по железу:

- Барабан  (Low Clutch) - 302554E. В мае 2002 года модифицировали этот барабан, изменив поршень.

остальные барабаны тоже модифицировались: 1999 (июнь) EJ253 - Барабан L\Rev с поршнем, 2000 - барабан High с поршнем ,

- Подшипники (Rear Hub) - 302259E и 302260.

Если коробка перегревалась и имеются потеки через сальник насоса-гидротрансформатора, а масло быстро загрязняется после замены, то скорее всего износился фрикцион блокировки гидротрансформатора и проскальзывая жжет масло и ступицу.

Ремонт ГДТ (302001) и чистка гидроблока от грязи съеденного фрикциона с заменой ремкомплекта Оверол Кит 302002. Нормальный первый капремонт машины с большими пробегами всегда включает в себя еще и замену поршней с фрикционами и соленоидом линейного давления. Ресурс этой коробки выше среднего и после правильного капремонта продлевается еще на несколько лет.

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), 4EAT Subaru с поршнем 1999-up 302002AP
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), Subaru 4EAT (For External Spin On Filter) 1998-Up 302002
Комплект Фрикционов, 4EAT Subaru 1999-up 302003
Комплект Стальных дисков, Subaru 4EAT 1998-Up 302004
Комплект прокладок, всех фрикционов и сталей. Master Kit. Subaru 4EAT (For External Spin On Filter) 6/1998-Up 302007F
Фильтр, 4EAT Subaru 1999-up 302010
Фильтр, 4EAT Subaru 2004-up, (Kруглый заборник, пластиковый), Plastic 302010A
Фильтр Масляный наружный, 4EAT/ECVT/5EAT/JR507E Spin On Subaru 1998-Up, Aftermarket 302013
Сальник хвостовика, 4EAT Rear (4wd Extension Housing) (50,3х33,5х11)  87-Up 302074
Фрикционный Диск Subaru 4EAT/R4AX-EL High HEG 6/1998-Up [36Tx1,6x138] 302106
Стальной диск, R4AX-EL EC8 2nd & 4th Clutch [23Tx2,4x143] 1999-Up (The 3rd Set From Pump) 302124E
Стальной диск, Hi Subaru 97-98 [24Tx2x106] 302126
Стальной диск, Hi Subaru 97-98 [24Tx3x106] 302126A
Стальной диск, High Clutch Subaru 88-Up [8Tx2x112] 302126B
Стальной диск, R4AX-EL/EC8 Low/Reverse Clutch [14Tx1,6] 1993-Up 302134E
Стальной диск, R4AX-EL Reverse [32Tx1,6x133,3/156] 302136E
Диск Упорный, Pressure Plate, EC8/4EAT, Transfer Clutch [15Tx3,65x132] 1987-Up, Used 302158A
Диск Упорный, Pressure Plate, EC8/4EAT, Transfer Clutch [15Tx3,25x132] 1987-Up 302158
Race, EC8 Rear Hub To Rear Support Bearing # 260 1999-Up 302259E
Подшипник, Bearing, EC8 (Bearing and 2 races) Rear Hub To Rear Support 1999-Up 302260A
Подшипник, Bearing EC8 (Bearing and 1 Кольцо Подшипника, Races) Rear Hub To Rear Support 1999-Up 302260E
Прокладка поддона, 4EAT 2nd Subaru 1998-Up (Cork/Rubber) 302300
Соленоид-Электроклапан включения пакетов сцеплений с синей фишкой (Шифт) диаметр корпуса 23,9 мм, резинового фартука 31,9 мм, Solenoid Shift,  4EAT для клапанного блока с 6-ю соленойдами в два ряда по 302421D
Соленоид-Электроклапан включения пакетов сцеплений с зелёной фишкой (Шифт №1), Solenoid Shift,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302421E
Соленоид-Электроклапан включения пакетов сцеплений с жёлтой фишкой (Шифт №2), Solenoid Shift,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302422E
Соленоид-Электроклапан включения пакетов сцеплений и линейного давления с чёрной фишкой, Solenoid 2-4 Brake Timing/EPC,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302423E
Соленоид-Электроклапан включения пакетов сцеплений с коричневой фишкой (Шифт) диаметр корпуса 25,3 мм, резинового фартука 34,3 мм, Solenoid Shift,  4EAT для клапанного блока с 6-ю соленойдами в два ря 302425AB
Соленоид-Электроклапан включения пакетов сцеплений с зелёной фишкой (Шифт) диаметр корпуса 25,3 мм, резинового фартука 34,3 мм, Solenoid Shift,  4EAT для клапанного блока с 6-ю соленойдами в два ряда  302425A
Соленоид-Электроклапан включения пакетов сцеплений с серой фишкой (Шифт) диаметр корпуса 23,9 мм, резинового фартука 31,9 мм, Solenoid Shift,  4EAT для клапанного блока с 6-ю соленойдами в два ряда по 302425B
Соленоид-Электроклапан включения пакетов сцеплений с корчневой фишкой (Шифт) диаметр корпуса 23,9 мм, резинового фартука 31,9 мм, Solenoid Shift,  4EAT для клапанного блока с 6-ю соленойдами в два ряд 302425
Соленоид-Электроклапан блокировки гидротрансформатора с синей фишкой, Solenoid TCC/Lock-up,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302425E
Соленоид-Электроклапан включения пакетов сцеплений и линейного давления с красной фишкой, Solenoid 2-4 Brake Timing/EPC,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302431E
Соленоид-Электроклапан включения пакета 1-й передачи с серой фишкой (Шифт), Solenoid Low clutch Timing,  4EAT для клапанного блока с высокими аккумуляторами 1999-Up 302432C
Соленоид-Электроклапан включения полного привода, Solenoid Transfer Clutch Duty, 4EAT/R4AX-EL  7/2003-4/2006 302433
Stator R4AXEL/EC8 Pump Support (8 Bolt) 1999-Up,#302520E-UD 302520E
Барабан, Drum EC8 Low Clutch With Hub 1999-Up (between top 2 snap-rings =6.10mm) 302554E
Барабан, 4EAT High/Overrun 1999-Up 302555E
Барабан, 4EAT сцепления раздаточной коробки 1999-Up 302558E
Планетарный Ряд, EC8/4EAT, Front 1999-Up, OEM 302582
Планетарный ряд в сборе, R4A-EL/4EAT 1998-Up, Used 302583
Коронная шестерня, EC8/4EAT, Rear Planet, 1999-Up, OEM 302594E
Сепаратор Обгонной Муфты, Sprag, EC8/4EAT, Low (34 Elements) .404" Wide 1987-Up 302658
Сепаратор Обгонной Муфты, Sprag, Race EC8 Inner, Rear Support (Сепаратор Обгонной Муфты, Sprag, Race) 1999-Up 302668E
Shaft R4AXEL INPUT, 1998-Up 302670
Кольцо стопорное, вала ступицы насоса, Shaft R4AXEL Pump Shaft Hub,1987-up, USED 302671ES
Вал, Shaft R4AXEL Pump Shaft Hub, (2 Flats For Inner Pump Gear) [47.5х35х164.3] 302671E
Gear 4EAT Differential, (40 Teeth) 1999-Up 302715A
Дифференциал в сборе с ринг гиром, Diff 4EAT W/Ring&BRG [40T] 99+ 302715B
Главная пара, Shaft 4EAT Pinion, W/Differential, W/Ring gear [37Tx9] длина вала 420мм, Used 302730AK
Главная пара, Shaft 4EAT Pinion [40Tx9] 302730EC
Главная пара (Вал, Дифференциал, Колокол АКПП), Shaft 4EAT Pinion, W/Differential, W/Ring gear, W/Bell Housing, [40Tx9] длина вала 420мм, Used 302730EK
Вал приводной дифференциала, 4EAT Pinion [9Tx 420mm x 60mm OD], Used 302730
Ретейнер вала, Retainer, 4EAT Pinion 1998-up, Аssembly, USED 302736
Плита управления в сборе (гидроблок) c с пластиковым фильтром, Valve Body, 4EAT M5 Type 2., 03-Up 302740A
Плита управления в сборе (гидроблок), Valve Body, 4EAT Subary 302740
Колокол, Bell Housing, 4EAT (Differential Housing), 1998+ 302750E
Корпус АКПП, Case, 4EAT 1998-Up, USED 302760E
Запорное кольцо, Snap Ring EC8/ 4EAT Holds Transfer Clutch Retainer (OD=51.81 mm) In 1987-Up 302871A
Поршень, Piston, EC8 2nd & 4th Brake Clutch Piston (Tin) 1999-Up 302956E
Поршень, Piston, EC8 С пружиной и стопорным кольцом 2nd & 4th Brake Clutch 1999-Up 302962K
Поршень, Piston, 4EAT High Clutch (138.00mm O.D.) 1999-Up 302965E
Поршень Обрезиненный, EC8/4EAT, Low/Reverse Clutch 302967
Ретейнер поршня трансфер, Retainer, EC8/4EAT Transfer Clutch (Inner, Bonded) 1999-Up, OEM 302968A
Поршень трансфер, Piston, EC8/4EAT Transfer Clutch (Outer, Bonded) 1999-Up, OEM 302968
Поршень, EC8/ 4EAT Overrun Clutch (In Forward Drum)   высота 54 мм 87-98 302969A
Поршень, EC8 /4EATOverrun Clutch (In Forward Drum)  высота 53.5 мм 99+ 302969
Spring EC8 Low/Reverse Clutch Return (Spiral) 1999-Up 302977E
Spring EC8/4EAT Transfer Clutch (Spiral) 1999-Up 302978E
Piston/Retainer 4EAT High/Overrun Clutch RETURN SPRING 302985E
Retainer EC8 Low/Reverse Clutch Spring 1999-Up 302987E

На каких авто установлена 4EAT (EC8 /R4AX-EL ) 98+

Эта 4-ступенчатая АКПП (EC8 / 4EAT (99-…)) устанавливается на следующие автомобили:




Модель Год выпуска Привод ДВИГАТЕЛЬ ЛИТРАЖ Модель АКПП
BAJA 2003-2006 полный   2.5л   3.0л     4EAT
DEX 2008-2010 передний и полный  1.3л         4EAT
DIAS 2009-2011 полный   0.7л         4EAT
EXIGA 2008-2011 передний и полный  2.0л         4EAT
FORESTER 1997-1998 полный   2.0л 2.5л       EC8 (R4AX-EL)
FORESTER 1999-2011 полный   2.0л 2.5л       4EAT
IMPREZA 1993-1998 полный   1.8л 2.2л 2.5л     EC8 (R4AX-EL)
IMPREZA/WRX 1999-2011 полный   1.5л 1.6л 1.8л 2.0л 2.5л 4EAT
LEGACY 1990-1998 полный   2.0л 2.2л 2.5л 3.0л 3.6л EC8 (R4AX-EL)
LEGACY 1999-2011 полный   2.0л 2.2л 2.5л 3.0л 3.6л 4EAT
LOYALE 1988-1990 полный   1.8л         EC8 (R4AX-EL)
OUTBACK 1996-1998 полный   2.5л   3.0л     EC8 (R4AX-EL)
OUTBACK 1999-2004 полный   2.5л   3.0л     4EAT
OUTBACK 2.5I/SPORT 2005-2011 полный   2.5л         4EAT
SVX 1992-1997 полный   3.0л 3.3л       EC8 (R4AX-EL)
XT 1987-1991 задний  1.8л 2.7л       EC8 (R4AX-EL)
