АКПП ZF 9HP48

9 ступка 9-ти ступенчатая коробка поперечного расположения ZF 9HP48 (Аналог для Америки - 948TE)  для переднего привода производится с 2011 года сразу на двух заводах - в Саарбрюкене для Европы (LandRover Discovery Sport, Range Rover Evoque) и 948TE Крайслером в Кокомо (США) для японских и американских машин Хонды и Крайслера.

Обе модификации имеют значительные различия по расходникам и основным узлам, потому что Крайслер внес в свой вариант (изменения больше заметны в части гидроблока и поддона\фильтра) довольно много изменений. Обкатывалась на американском рынке и встречались в основном проблемы с настройками компьютера и электрикой.

схема работы

ZF9HP48 рассчитана на выдачу крутящего момента до 480 Нм, но как все автоматы с поперечным расположением гораздо менее вынослива, чем автоматы продольного расположения к предельным нагрузкам. Поэтому работа на максимальных крутящих моментах заметно укорачивает ресурс этого автомата.

Для охлаждения масла в конструкции некоторых моделей использовали теплообменник, надеясь, что водитель будет вовремя менять масло.

Масло - синтетика типа ZF Lifeguardfluid 9 или аналог Mopar ZF 8 & 9. Меняют масло или при капремонте или по мере загрязнения, если хочется отсрочить капремонт с переборкой. В этом автомате мастера рекомендуют менять масло после 60 ткм в гарантийный период и через 40 ткм в послегарантийный период.

Теплобменник (в некоторых модификациях) здесь капризный и быстро забивается грязным маслом, а промывка его малоэффективна. В большинстве этих автоматов устанавливается внешний радиатор с байпасом.



Замена масла самостоятельно затруднена и требует опыта мастеров АКПП. Проверка уровня масла на европейских коробках производится через переливную пробку при температуре масла 35-45ºС. Фильтры (188010) имеют различие для американских авто - ширина заборника у них 60 мм и меняются только при полной разборке автомата.

При заведенном холодном двигателе, по достижении 40° масло начинает вытекать из переливного отверстия. По его прозрачности определяют остаточный ресурс ATF до замены. К уровню и качеству масла эта коробка довольно капризна. Американские коробки могут иметь щуп для проверки уровня масла.

 фильтр

При переборке перегретых автоматов (запах горелого масла) обязательны к замене все фрикционы и резиновые детали гидроблока.

Переборка автомата производится Ремкомплектом прокладок и сальников (ОверолКит) - 188002.

Чаще заказывают комплект от Транстек.



 Оверол КИТ

Ремонт гидроблока помогает решить проблемы с переключениями и задержками. Меняют резиновые и пластиковые расходники.

Длительная езда с грязным маслом и изношенными уплотнительными кольцами приводит к быстрой выработке ресурса этого надежного автомата,  Но чтобы убить соленоиды и гидроблок нужно большое желание и время. Соленоиды успешно промываются, надежный гидроблок успешно ремонтируется.

От перегревов дубеет уплотнительный силикон сепараторной пластины (188741) и прокладок гидроблока. После любой переборки гидроблока требуется адаптация АКПП согласно пошаговой инструкции, доступной на сайте производителя.

При полной переборке меняют комплект фрикционов — 188003 и реже - комплект стальных дисков (188004).

Износ дисков даже до половины приводит к увеличенным зазорам и излишним вибрациям на горячем масле и проскальзыванию на непрогретом.

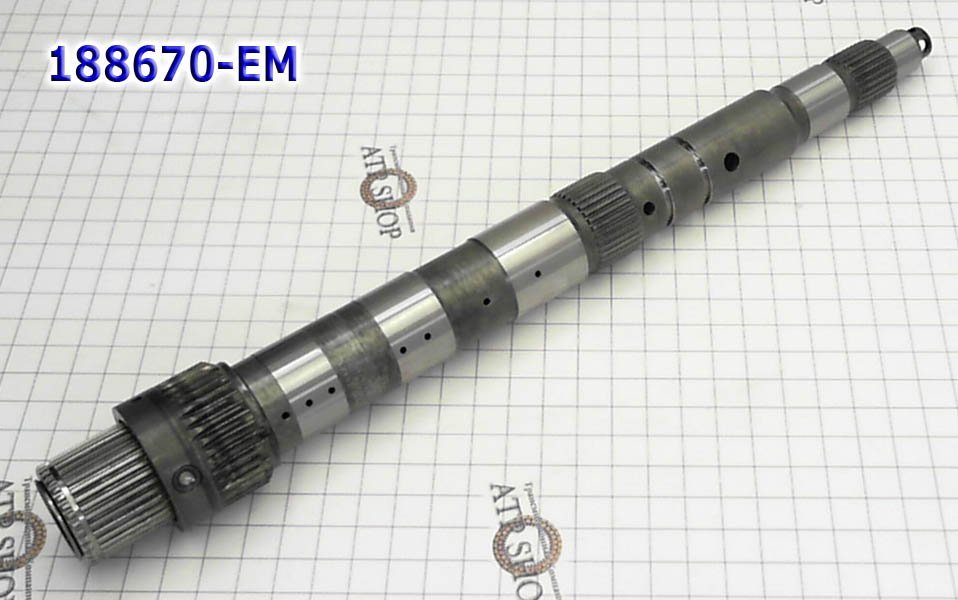

На высоких оборотах масло уходит от первичного вала к фрикционам и начинает страдать от масляного голодания сам вал, тефлоновые уплотнения изнашиваются и начинается цепная реакция потери давления в пакетах и сцепления шестерни вала.

Тефлоновые кольца (188199) проверяются и меняются в первую очередь. Также всегда проверяют вал на износ и затертости.

Наличие в масле металлической крошки размером св. 1мм или запах горелого масла считаются показателем для капремонта АКПП даже, если автомат работает без нареканий.

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель
LANDROVER Range Rover Evoque 13-Up DEU 9 sp FWD\AWD L4 2.0L 2.2L
LANDROVER Discovery 15-Up DEU 9 sp FWD\AWD L4 2.0L
Dodge Caravan 14-Up USA 9 sp FWD V6 3.6L
Chrysler Jeep Cherokee (KL) 13-Up USA 9 sp FWD L4 2.4L V6 3.2L
Chrysler Renegade 14-Up USA 9 sp FWD L4 2.4L
Chrysler TL 14-Up USA 9 sp AWD V6 3.5L V6 3.7L
Chrysler 200 14-Up USA 9 sp FWD L4 2.4L V6 3.2L
Chrysler Town & Country 13-Up USA 9 sp FWD L4 2.4L V6 3.6L
HONDA Civic 14-Up USA 9 sp FWD L4 1.6L
HONDA CRV 14-Up DEU 9 sp FWD L4 1.6L
Jeep Cherokee 13-Up USA 9 sp FWD L4 2.4L V6 3.6L
Jeep Renegade 14-Up USA 9 sp FWD L4 2.4L
Acura MDX, CDX 14-Up USA 9 sp AWD V6 3.5L
Acura RLX, TL 14-Up USA 9 sp AWD V6 3.5L V6 3.7L
FIAT 500X 14-Up USA 9 sp FWD L4 2.4L
FIAT Doblo 15-Up USA 9 sp FWD L4 2.4L

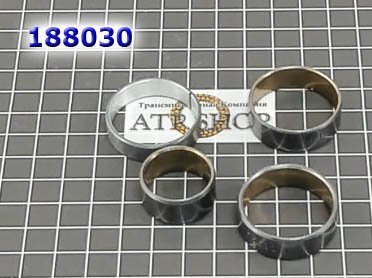

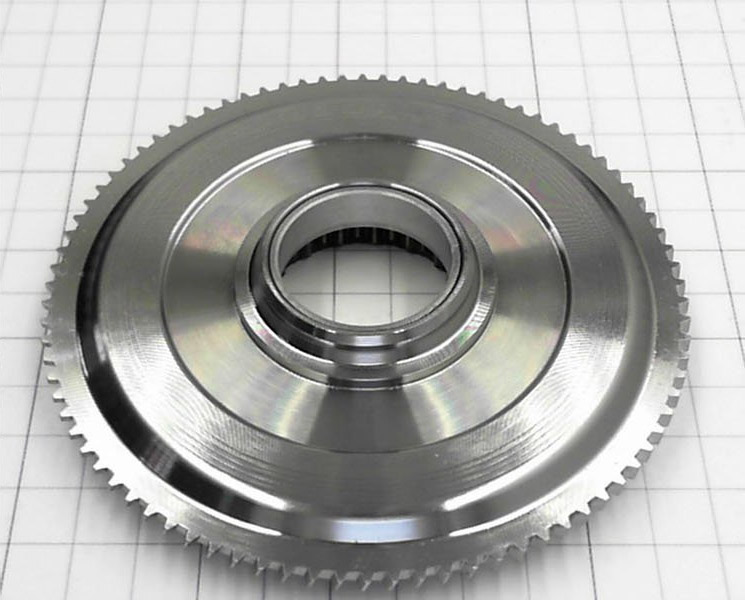

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование Код, узнать наличие\цену
Комплект Прокладок и Сальников без поршней, ZF9HP48, 2013-up, (Ремкомплект/ Оверол кит/ Overhaul Kit) 188002A
Комплект фрикционных дисков, 9HP48 на 2013-14г. 188003A
Комплект стальных дисков, ZF9HP48 188004A
Фильтр 948TE (Chrysler, Dodge, Jeep) масляный АКПП, 2013-up маслозаборник шириной 60mm 188010A
Фильтр 9HP48 (Chrysler, Dodge, Jeep, Honda,Land Rover) масляный АКПП, 2013-up (пластиковый, тип 1, маслозаборник шириной 40mm) 188010B
Набор для замены соленоидов ZF9HP48 (5 оранжевых соленоидов,+1 белый + 3 черных, 1(паркинга) оранжевый)) + поддон, 2013-up 188420A

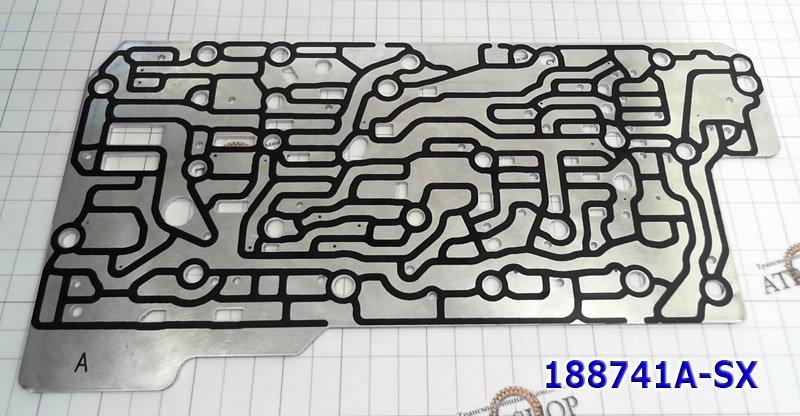

Пластина Сепараторная Клапанной Плиты, ZF9HP48 (238) (сепаратор плиты управления 1094-394-238) 188741A
