АКПП Ford / Mazda 4F27E (FN4A-EL)

Люфт барабана Реверс на статоре задней крышки

С первых же лет эксплуатации стали быстро выгорать фрикционы пакетов Овердрайв (№247100A) и Реверс.

И с 2003-го года на маздовских  FN4A-EL фрикционы О.D. были заменены на усиленные односторонние фрикционы Heavy Duty (№247100BE), после чего выгорания пакета O.D. уменьшились, приблизившись по ресурсу к тонким фрикционам Реверс и Форвард-Директ.

Вторым по очереди сгорает соседний пакет Reverse 247110 - 247130. Это случается, на следующем этапе износа, когда масло через изношенные кольца стало уходить и из пакета Реверс (причины - люфт, читайте  ниже).

Быстрое сгорание этих муфт связывают с конструктивными особенностями такого типа коробок и агрессивных разгонов. Похожая проблема есть у Айсин с U140-240.

Сгорание в общем-то вечных фрикционов происходит из-за того, что изнашивается посадочное место барабана 556 (справа) на суппорте задней крышки 759 и из-за щелей тефлоновых колец теряется давление масла. Слабое давление масла - слабое прижимание, приводит к проскальзыванию-нагреву-сгоранию. (Читай про горелое масло)

Проблема - и конструктивная (суппорт-крышка) и настройки компьютера, которые позволяют электронному акселератору перегружать этот слабый узел трансмиссии. Причем, если у Форда эта проблема встречается на очень возрастных машинах, то у Мазды такая "старость" подкрадывается очень рано.

«Форсированная» езда приводит к значительным боковым нагрузкам на суппорт, передаваемых от дифференциала шестерней 712 через шестерню 710  - что перекашивает барабан 556 и внешнее тефлоновое кольцо суппорта крышки 759 заклинивает между барабаном и крышкой, натирая щель-канавку, через которую затем идут потери давления масла в пакетах Овердрайв и Реверс.

Если при эксплуатации были замечены нештатные шум и биения, то проверяют все втулки на предмет износа (или проворачивания в посадочном месте). И если зазоры превышают 0.1 мм, то в таких узлах\втулках запускается лавинообразный процесс «разбивания» втулки.

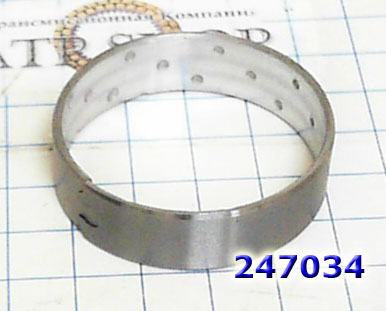

Первыми заменяют втулки насоса 247034 и втулку барабана Intermediate (Direct, High/ Rev) 247046. Проблему связывают с износом фрикциона блокировки ГДТ - грязью и вибрациями. Ремонт гидротрансформатора - 247001.

Втулки часто меняют всем комплектом 247030.

Можно считать «расходником» FN4A-EL Тормозную ленту Overdrive (2-4) №247020, подробнее об этой проблеме - у предшественника CD4E.  Износ ленты (обычно вызван проблемами сервопоршня) приводит к проблемам переключения скоростей 2 и 4. (ниже)

Типичная болезнь семейства 4F27E - изнашивается посадочное место сервопривода ленты Овердрайв. Вызывается вибрациями при работе выработанной тормозной ленты барабана

Восстанавливается установкой ремонтной втулки: 247069.

Часто с тормозной лентой вместе меняется Поршень OverDrive Servo (247905). От вибраций барабана и тормозной ленты истирается шток и резина.

Последнее особенно актуально - если коробка часто перегревалась.

Типичная замена маздовской модификации — Задняя крышка FN4A-EL - №247759

Некоторые эксперты объясняют проблему тем, что материал статора FN4A-EL Мазды, мягче, чем для АКПП (4F27E) Форда, поэтому на тех же автоматах Форда проблемы с задней крышкой обычно не возникает.  Крышка - восстанавливается.

Тефлоновые уплотнительные кольца (для задней крышки+насос) пришлось скомплектовать отдельным набором расходников - № 247199.

Они меняются на Маздах так же часто, как регламентная смена масла с фильтром. Эта проблема истирания тефлона колец (как и проблема износа задней крышки - ниже) встречается в первую очередь на Маздах. Если не заменить вовремя тефлоновые кольца, то в образующиеся щели начинает уходить масло, давления в пакетах не хватает и начинают проскальзывать и гореть сначала фрикционы О.D. а затем и Reverse.

Если долго не менять эти кольца, то усиливающимися вибрациями разбивает металл и вскоре придется менять саму крышку-суппорт 247759, а там и сам барабан. После ремонта крышки следует ограничить желание «зажигать» на светофорах или ограничить срок гарантии на капремонт.

Разбивается сидящий на суппорте задней крышки Барабан OverDrive #247550  с пакетом Reverse #247556 (внизу).

А затем и тормозную ленту с Поршнями - №247960 и поршень серво. От недостатка давления горят сначала фрикционы, а затем и сами барабаны.

Барабан Реверс (247556) иногда восстанавливают (это примерно на ¼ дешевле), иногда берут БУ, но чаще - заменяют на новый.

Часто вместе с барабаном меняют и поршень Reverse - №247966. В незапущенных случаях мастера решают заменить только одну втулку барабана Реверс - 247046.

Часто мастера решают при «косметическом» ремонте заменить ответственные за протечки масла сальники Насоса (247070) и Полуоси (247076M и ...F).

Сальник Полуоси 247076M для Мазды сделан универсальным (в отличии от американца) и подходит для многих других региональных АКПП (4EAT-F, -G, KM175, FNR5, W4A32 -33, JF403E, A4BF2).

Электрика АКПП 4F27E довольно долго не обращает на себя внимание.

Гидроблок с соленоидами успешно промывают и чистят. Меняют резину и прокладки из ремкомплекта Оверол Кит - 247002. (выше)

Иногда при чистке меняют только одну большую прокладку гидроблока — 247320.

От времени или от пробегов 150-180 миль выходит ресурс у Соленоида линейного Давления (ЕРС)  №247431,  он отвечает за давление во всех пакетах, работает интенсивнее и меняется чаще остальных.

- Переключающий соленоид, "шифтовик" (пара, взаимозаменяемы - A, B) №247421. Также вырабатывают свой ресурс примерно в это же время.

Реже встречаются в замене - соленоиды-электрорегуляторы PWM (C-D-E), Solenoid shift №247423.

Расходниками 2-й очереди здесь также являются обрезиненные поршни :

- Reverse 247966, (различны для Мазды и Форда)

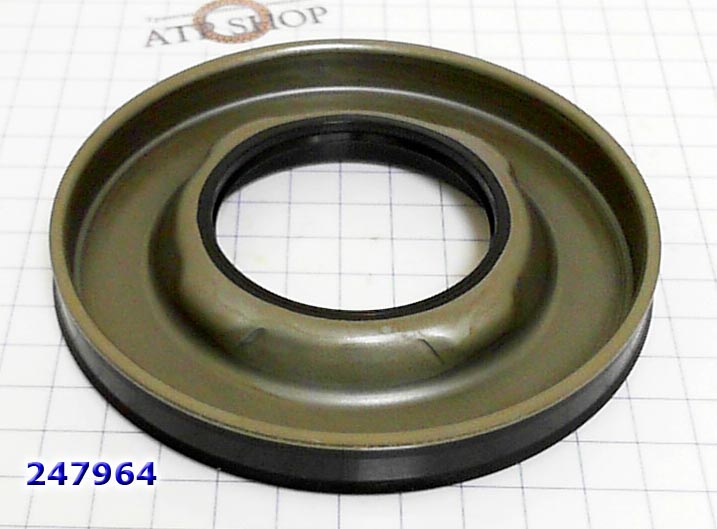

- Forward 247964B, и 247964.

- Low/Reverse 247967.

Еще одна из проблем «железа» возрастных АКПП: - Дифференциал №247715 (стачивается шейка).

Форд много модифицировал этот узел, агрегатируя автомат под разные приводы машин, поэтому дифференциалы 4F27E различаются количеством зубьев (мал. и большой шестерни) и насечками. Обычно меняются на БУ.
