АКПП Ford / Mazda AXOD/ AXOD-E/ AX4S

История переднеприводных 4-х ступок AXOD / AXOD-E / AX4S напоминает историю заднеприводных  AOD / AOD-E.

Началась она в 1986, когда уже гремела Кроун Виктория с движком 4.6 л и Форд решил выпустить новый бестселлер для машин классом пониже - Форд Таурус с оптимальным двигателем в 3.0 л. Акпп для него должна была быть тоже идеальная, не хуже, чем у Кроун Виктории.

AXOD устанавливалась на Ford Taurus до 1990 года, когда ее заменила электронная модификация AXOD-E, где литера Е- означает электронное управление переключением скоростей вместо механико-гидравлического модулятора. К уже существовавшему ранее соленоиду блокировки гидротрансформатора (новинка в мире автоматов) появился соленоид линейного давления и электронные датчики, сенсоры, собирающие информацию для управляющего блока и водителя.

Эта коробка может считаться образцом, с которой брал пример остальной АКПП-мир. Идентификацию коробки уточняют по форме масляного поддона и прокладки. Прокладку в 1999 году для AX4S сделали обрезиненной, но такой же по форме поддона.

В AXOD был усилен пакет сцепления Форвард, который оказался нагружен сильнее остальных и слишком быстро требовал ремонта. Но многочисленные проблемы AXOD  заставляли дальше доводить до ума этот прогрессивный автомат и в 1994 году появилась следующая модификация - AX4N. А дальше, следом за ней -  AX4S. В 1998 AX4S еще раз модифицировали, изменив некоторые расходники, гидроблок и настроив работу фрикционов на новое масло: Меркон-5. До 98 года эти автоматы работали на Меркон-4.

С 2004 года от этого многострадального семейства коробок многострадального Taurus отказались в пользу 6-ти ступенчатой беспроблемной Aisin AF-21 (TF-81SC)

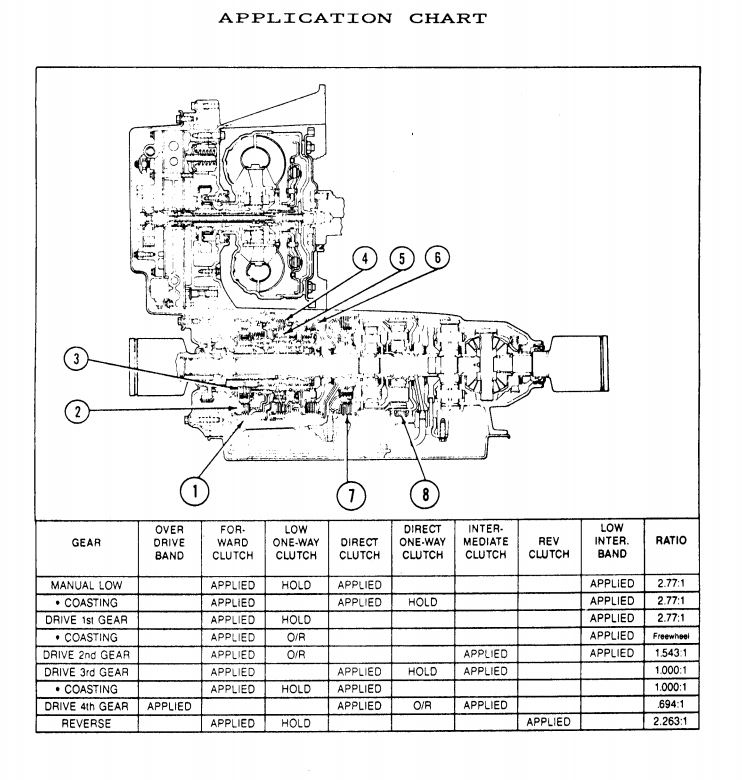

Это семейство АКПП не вызвало бурных восторгов экспертов трансмиссий. Коробка имела много проблем по переключению 1-2 скоростей ( слева — конструктивно слабое место), требовала частой замены масла и имела довольно короткий ресурс до капремонта и после.

Подобрать ремкомплекты - нажми клавишу слева.

Считается, что конструкторские решения по Гидротрансформатору здесь не совсем удачны. Все нововведения, которые призваны были сделать вождение более комфортным и экономичным, привели к тому, что коробка стала работать в гораздо более экстремальных условиях по температуре масла, его загрязненности и химическому составу взвеси масла.

Более подробно - в описании проблем последнего поколения этих коробок - AX4N.

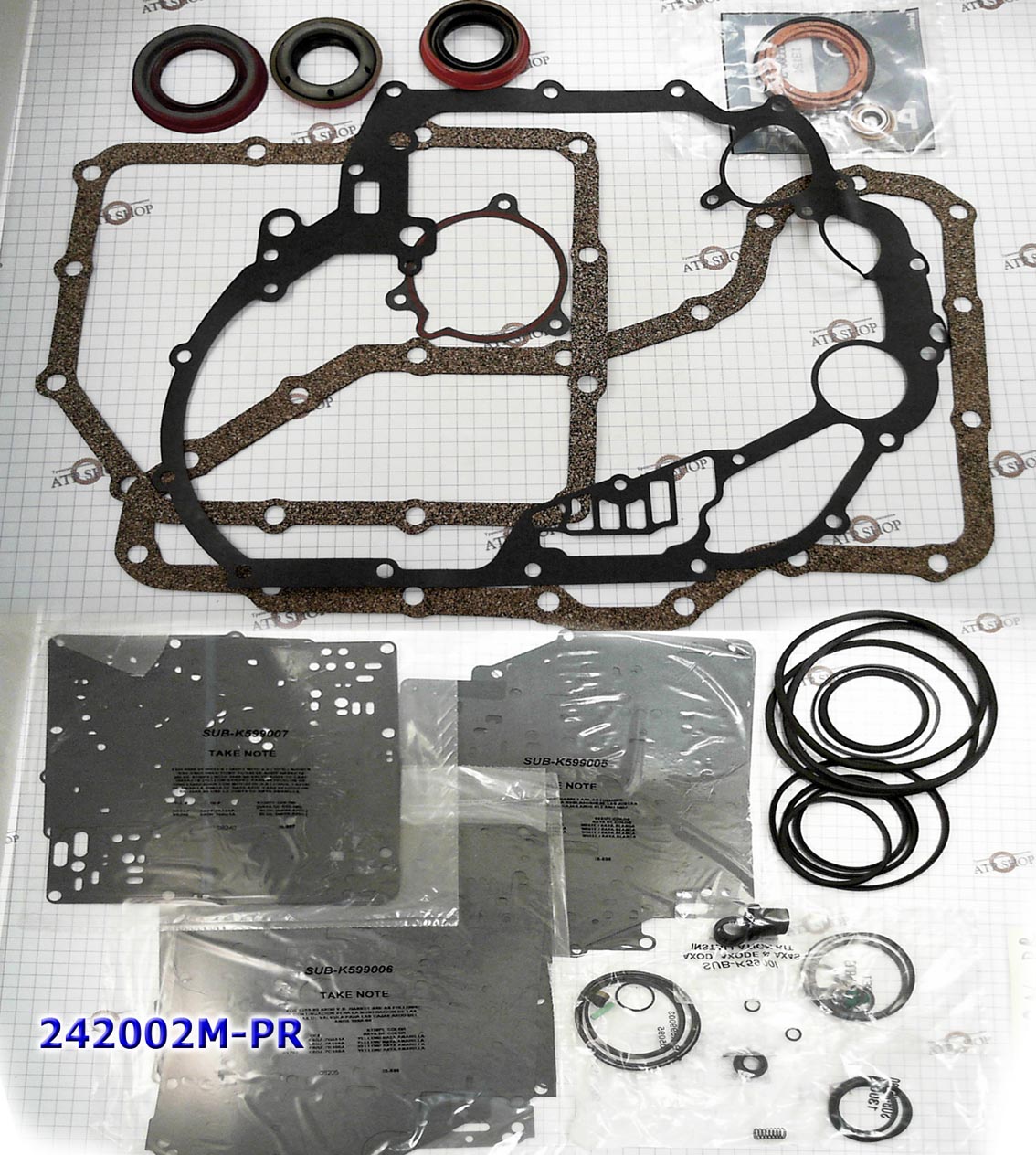

При капремонте AXOD/AXODE/AX4S заказывают Ремкомплект прокладок и сальников 242002. Обычно - Precision (справа AXODE, слева — AXOD).

Реже - весь комплект фрикционов - 242003. Обычно - оригинальный от Borg Warner.

Для полной переборки сгоревшей AXODE/AX4S (1991-2000) заказывают Мастеркит — 242007. Всегда при переборке меняют фильтр и тормозную ленту.

Фильтры 242010 для всех модификаций AXOD/AXODE/AX4S выпускались одинаковыми, меняя лишь длину трубки и цвета уплотнителя с оранжевого на зеленый. А на модели SHO был чуть удлиннен заборник фильтра с оранжевым уплотнителем.  Фильтр одноразовый, тонкой очистки с фетровой двойной мембраной.
Типичный ремонт - переборка коробки с ремкомплектом прокладок и сальников "Оверол Кит" - № 242002. Тормозными лентами и фрикционами. Возрастные машины (и пришедшие в ремонт с горелым маслом) требуют замены тормозных лент O.D. 242020 и Rear (для старых моделей)  242026.
Из-за недостаточности давления масла в линии, страдает вал 242671 и втулка ступицы гидротрансформатора  242031 или втулка вала 242741. Реже заказывают весь комплект втулок - 242030.

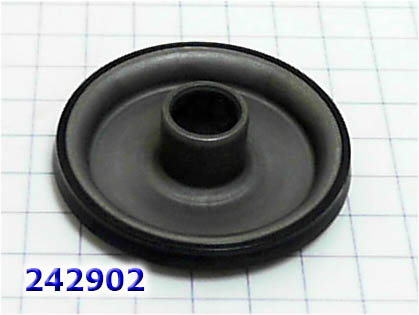

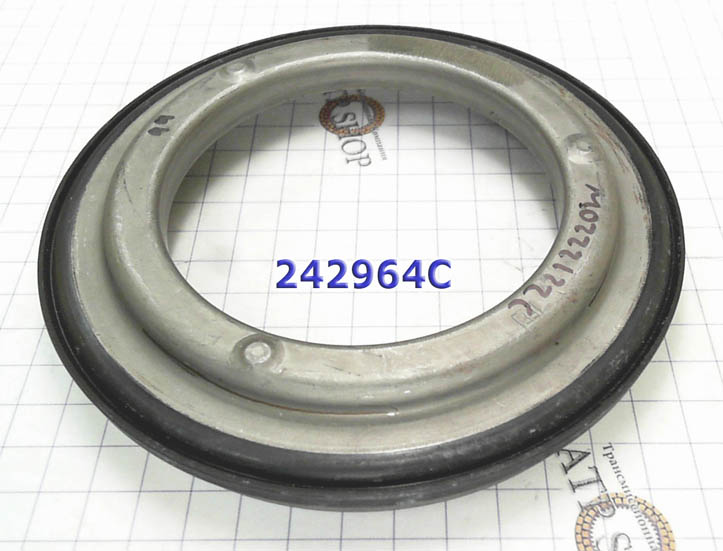

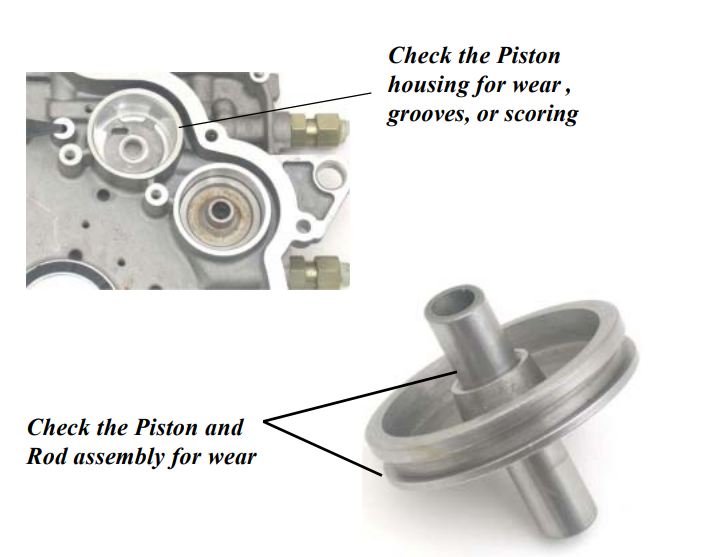

Встречаются в замене сгоревших пакетов и  поршни — Серво тормозной ленты 242902, и Forward - 242964. Реже меняют остальные поршни по отдельности — Intermediate 242962 и 242963. И 242965 (Direct) 242967 (Low/Inter).

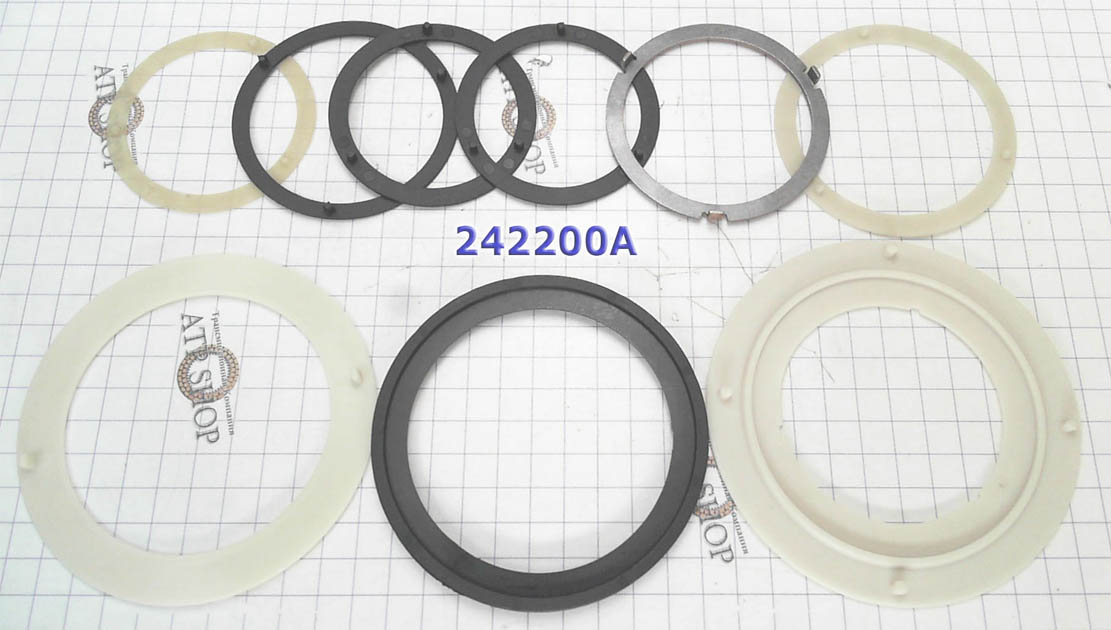

От возраста и перегревов вырабатывают свой ресурс шайбы-вошеры, меняют комплектом — 242200.

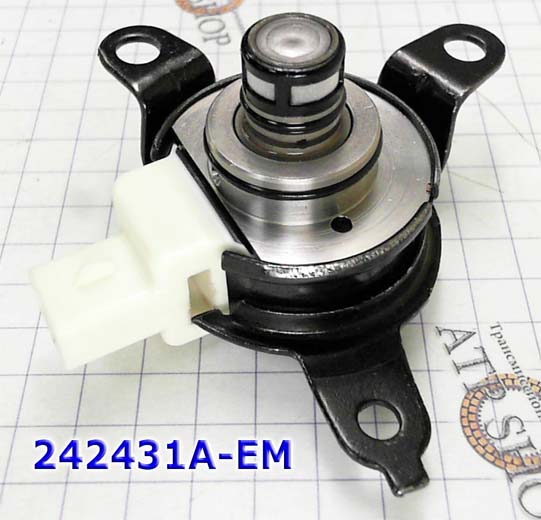

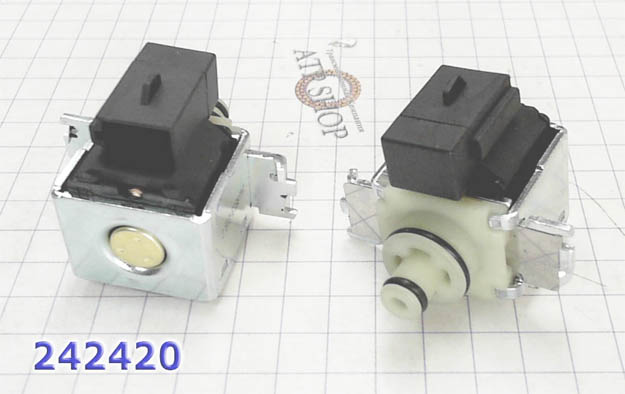

От старости и грязного масла меняют переключающие соленоиды\шифтовики — 242420. С ними вместе меняют и соленоид Главного давления EPC - 242431.

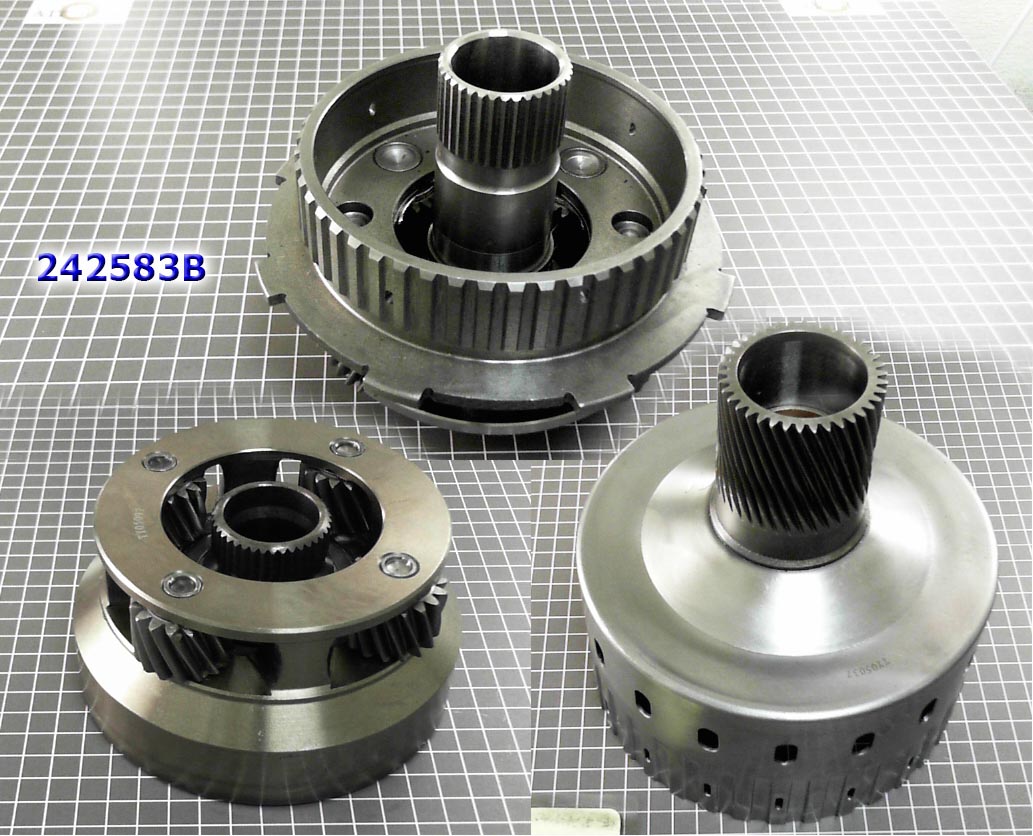

Реже - меняются планетарные передачи 242583 (242582 и 242584) и Барабан 242620.

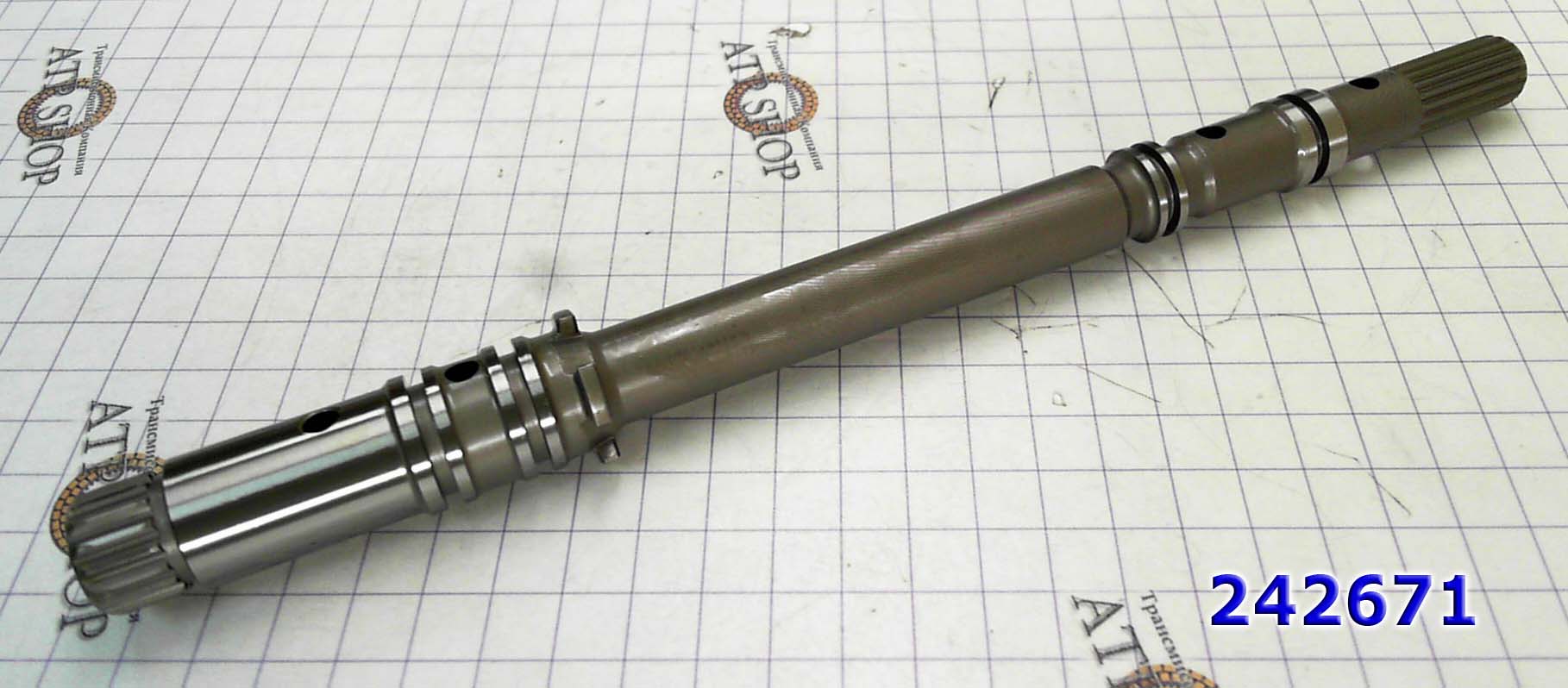

Меняют вал - из-за проблем блокировки гидротрансформатора или отсутствия тяги (см. мануал) —  242671.

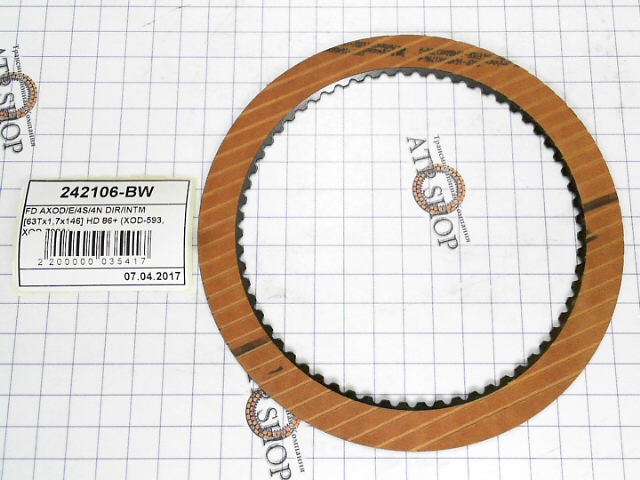

Горят в основном расходники самых напряженно работающих пакетов Direct (242106) и Forward (242108 -Large).   Но в случае горелого масла при капремонте заказывают полный комплект фрикционов - № 242003.

Насос роторного типа, со скользящими в пазах пластинами-лопатками, прототип того, что несколько подпортил имидж БМВ Х5. Не любит грязного масла и превышения скорости, ремонтируется с помощью наборов ремкомплекта насоса № 242531.

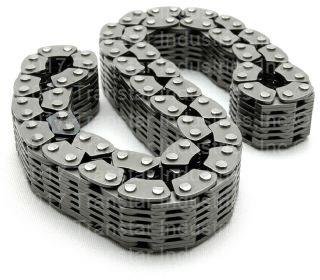

Одним из расходников является универсальная для семейства цепь (Высота-21.0 мм , Количество зубьев -86шт) — 242700.

Проблемы возрастного автомата рекомендуется решать установкой дополнительного радиатора охлаждения и ежегодной заменой масла с фильтром.

Еще об особенностях этой семьи АКПП можно прочитать на странице  AX4N . Мануал можно найти справа —

Стоимость и наличие позиций вы можете проверить в интернет-магазине нажав для поиска детали номер на оранжевом фоне.

 На каких авто устанавливалось это семейство АКПП:

Авто	Модель	Год выпуска	Страна сборки		Двигатель	Модель
FORD	TAURUS	95-02	USA	4 SP FWD	V6 3.0L 3.2L 3.8L	AX4S
FORD	WINDSTAR	95-02	CAN	4 SP FWD	V6 3.0L 3.8L	AX4S
MERCURY	SABLE	95-03	USA	4 SP F/AWD	V6 3.0L	AX4S
FORD	TAURUS/TAURUS SHD	95-04	USA	4 SP FWD	V6 3.0L V8 3.4L	AX4N
MERCURY	SABLE	95-05	USA	4 SP F/AWD	V6 3.0L	AX4N

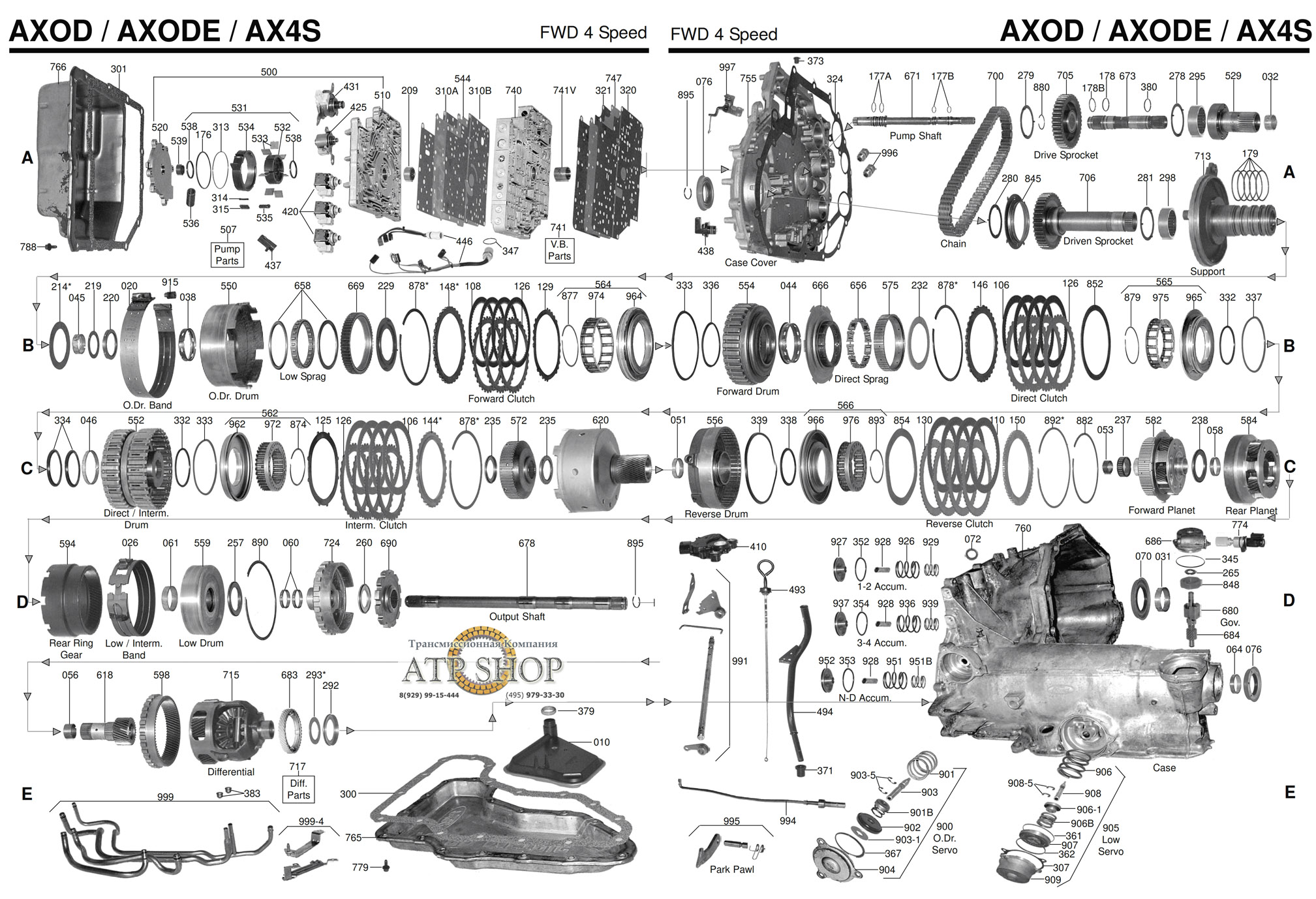

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие - можно узнать, нажав номер детали.

Полное наименование	#детали
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AX4N Без поршней 1994-2000	242002A
Комплект Прокладок и Сальников (Ремкомплект\ Оверол кит\ Overhaul Kit), AXODE/AX4S 1991-2002	242002
Комплект Фрикционов, Fricion Module, AXOD-E Ford Elec 1992-Up	242003A
Комплект фрикционных и стальных дисков, прокладок и сальников, Master kit, AX4N/4F50N 1995-up	242007A
Фильтр, Ford SHO, AX4N/4F50N Green Seal 1993-up	242010A
Фильтр, AXOD/AXODE/AX4S W/Short Orange Seal 1986-1995	242010B
Фильтр, AX4S/AX4N/4F50N W/Tall Orange 1996-Up	242010
Лента тормозная, Overdrive AXOD/AXODE/AX4S/AX4N 1985-Up	242020
Лента тормозная, Rear AXOD 1985-Up	242026A
Лента тормозная, Rear AX4N Coast, 25.4 мм 1994-Up	242026B
Комплект из 11-ти втулок, Bushing Kit, AX4N 1995-Up	242030B
Втулка ступицы гидротрансформатора, AXOD/AXODE/AX4S/AX4N/4F50N (45.3 x 42.1 x13.1) 1986-Up	242031
Сальник (манжета) насоса, AXOD/AXODE/AX4S/AX4N/4F50N (79.5 x 49 x10) 1986-Up	242070
Сальник (манжета) полуоси, Seal, axle AXOD/AXODE/AX4S/AX4N/4F50N Axle (64.2 x 41 х 15)	242076
Фрикционный Диск AXOD/AXODE/AX4S/AX4N Direct/Intermediate [63Tx1,7x146] Heavy Duty 1986+	242106
Фрикционный Диск Axode Forward Large ID L1991-Up [57Tx1,65x146]	242108
Фрикционный Диск AXOD/AXODE/AX4S/AX4N Reverse [49Tx1.75x152]	242110A
Фрикционный Диск AX4N/4F50N Low / Intermediate [59Tx1,6x151,2] 1995-On borg warner	242114
Стальной диск, AXOD / AX4NIntermediate Clutch (34Tx2.3x119.8x153.8) 1986-1987	242126A
Стальной диск, AXODE Forward Lg ID L1991-Up [34Tx1,75x125]	242126E
Стальной диск, AXOD Direct/Intermediate 1986-1995 [34Tx1.75x120]	242126
Стальной диск волнистый дэмфирующий, AXODE/AX4S INTM WV 89+ (21Tx2.0x125/154)	242129WC
Стальной диск, AXOD/AXODE/AX4S/AX4N Reverse [54Tx1,8x123]	242130A
Прокладка поддона, Cork AX4N 95	242300A
Прокладка поддона, AXOD Cork/Rubber 86-Up	242300C
Ремонтный комплект масляного насоса, Pump Rotor Kit AXOD/AXODE/AX4S/AX4N 1986-03	242531K
Планетарный Ряд, ary Front AXOD 94-Up	242582
Планетарный Ряд, AXODE Rear	242584
Цепь приводная, Chain, AXOD/AXODE (Высота 21 мм х Количество зубьев 86) 1986-2003	242700B
Втулка вала насоса, Sleeve AX4S/N Valve Body to Pump Shaft (Press-In)	242741A
Поршень Торм. Ленты, Piston, Servo O'Dr AXOD 86-97	242902
Поршень Обрезиненный, Inter CL AX4S/AX4N 93Up	242962
Поршень Обрезиненный, Forward AX4N 95-98	242964B



---

На каких авто установлена AXOD/ AXOD-E/ AX4S

Эти 4-ступенчатые АКПП (AXOD / AXOD-E / AX4S) устанавливаются на следующие автомобили:

Марка	Модель	Год выпуска	Вид привода	Литраж			Модель АКПП
FORD	TAURUS	1986-1990	передний	3.0L	3.8L		AXOD
FORD	TAURUS	1991-1993	передний				AXODE
FORD	TAURUS SHO	1993-1994	передний				AX4S
FORD	TAURUS/TAURUS SHO	1995-2004	передний	3.0L		3.4L	AX4N
FORD	TAURUS	1995-2002	передний	3.0L	3.2L	3.8L	AX4S
FORD	WINDSTAR	1995-2002	передний	3.0L	3.8L		AX4S
MERCURY	SABLE	1995-2005	передний и полный	3.0L			AX4N
MERCURY	SABLE	1995-2003	передний и полный	3.0L			AX4S
