АКПП GM 6T40 - 6T30 /6T45 /6T50

Замена масла

- Масло синтетическое, типа Дексрон-VI, для полной замены требуется около 8 литров.

Для проверки уровня и качества масла через контрольную пробку (3) - слева. Проверяется в положении селектора "P" на работающем и горячем двигателе откручивается пробка 3 и при достижении +85ºC должно начать выливаться масло. По его прозрачности судят о рабочем или «пограничном» состоянии масла. Если масло не  начало вытекать, доливают некоторое количество через пробку 1 сапуна.

При любых подозрениях на запах горелого, непрозрачного или включений в масле продолжают диагностику - снимают поддон и проверяют наличие грязи на магните и стружки на датчике выходных оборотов. Коробка довольно чувствительна к переливу или недоливу масла. Контрольная пробка закручивается с усилием 12 Нм. Масло ATF рекомендуют проверять на прозрачность каждые 50 ткм, а после 100 ткм произвести частичную смену масла (срок первой смены - в зависимости от агрессивности вождения и езды с пробуксовкой), а затем - по мере загрязнения масла. При частичной смене масла сливается 4-6 литров масла. При снятии крышки гидроблока сливается на литр больше. При полной разборке — от 7 до 9 литров масла, в зависимости от модификации. Фильтр заказывают только при переборке автомата.

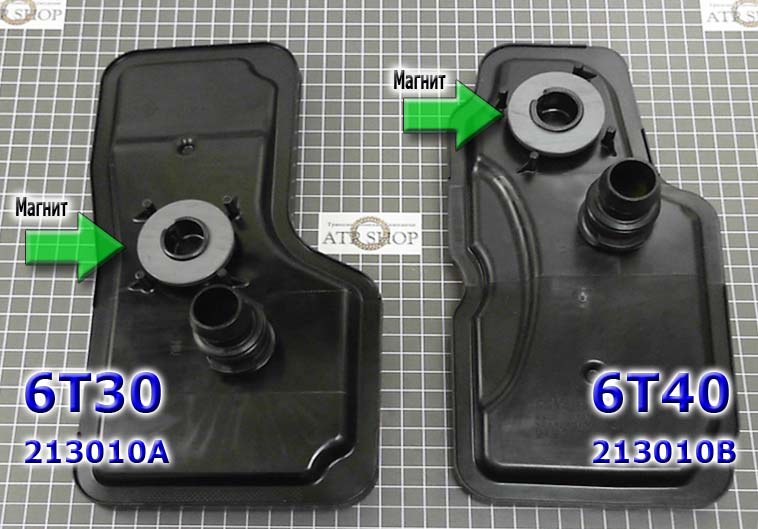

Фильтр меняется только с разборкой всей коробки. Фильтр 6T30 - №213010A отличается от старшего собрата.  Фильтр для 6T45-6T40: - №213010B. Имеют фетровую двойную мембрану. Фильтр не подлежит промывке, одноразовый, заменяется.

Фильтр заказывают в основном неоригинальный, в крайне редких случаях владельцы перестраховываются и покупают оригинал. Меняют фильтр одновременно с заменой ремкомплекта прокладок и фрикционами - вместе с переборкой автомата.

Ремкомплекты из прокладок и сальников № 213002 для всех модификаций семейства (включая 6T35 и 6T50) - унифицированы. Заказываются практически для каждого капремонта. Заказывают Оверолы только неоригинал, чаще всего - АТОК, реже - Пресижн. Качество этих ремкомплектов давно не вызывает рекламаций у мастеров.

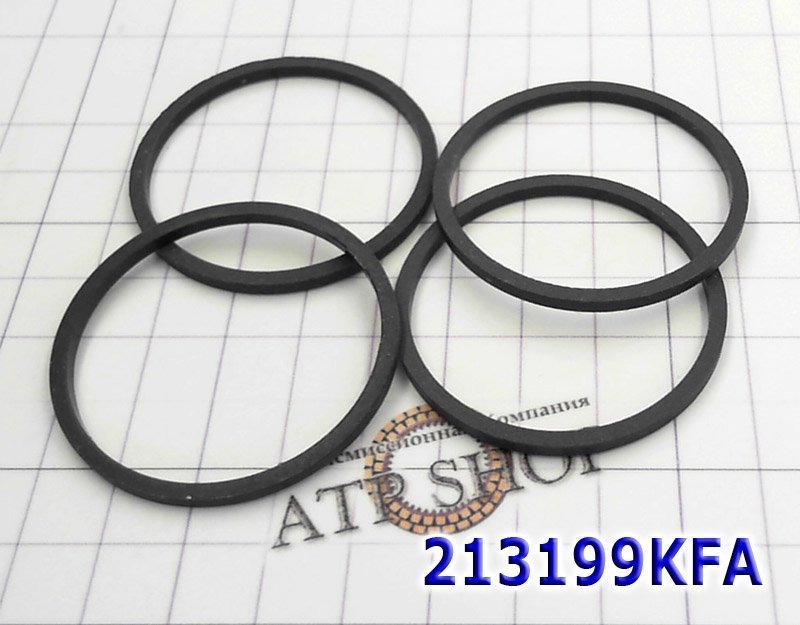

В ремкомплекты входят все обязательные к замене бумажные и резиновые прокладки, сальники насоса 213070, полуоси 213077, тефлоновые кольца (213199), комплект прокладок гидроблока ( 213320).

Подтекающий сальник гидротрансформатора говорит о возможных проблемах  с втулкой насоса №213034, которую разбивает от вибраций и износа блокировки  гидротрансформатора.

Проблема разбитой втулки насоса приводит к заметному уменьшению производительности насоса, что вызывает масляное голодание в конструктивно слабых узлах автомата.

 Барабан (Корзина сцепления) 4-5-6

Считается главной болезнью семейства 6T40 - Барабан 4-5-6 №213550  срывает наружное стопорное кольцо № 213866. И пружинный волнистый диск разбивает шлицы барабана и затем лопается сам.

Проблема считается конструктивной ошибкой: пружинный диск выполнили с зубчиками, тонкий стальной диск слишком большим давлением быстро съедает ответную часть алюминиевого корпуса и появляются люфты.

C 2010 года эту проблему подлечили, изменив конструкцию этого барабана сцепления. Барабаны для 6T30 и 6T40 различны по диаметру. Второе поколение этого барабана имеет суппорт на 3 кольца.

Разработаны диски-проставки - ремкомплект барабана 4-5-6 213856 в которой разделил диск на зубчатую проставку, которая надежно и долго работает с изношенными шлицами барабана и сам пружинный диск без зубьев. Этот комплект позволяет обойтись без замены барабана и рекомендуется для профилактической замены всем 6T40 \T30\T45, пришедшим в капремонт.

 С первых лет эксплуатации этих коробок была отмечена настоящая эпидемия такой "болезни": лопается Волнистая Пружина - №213856.

Весь пакет сцепления в этом случае начинает болтаться, что приводит к повреждению втулки Реакторного Солнца (Reactor Sungear 213610). Самое время ехать в ремонт и менять детали по-минимуму.

Комплект втулок  6T40- 6Т45Е

Конструкция этого автомата концептуально близка автоматам ZF серии 6HP, и болезни у них вызваны такими же причинами - нештатными вибрациями, которые разбивают втулки. Эти вибрации приводят к тому, что через изношенные втулки начинает уходить масло. Производительности насоса начинает не хватать и компьютер дает команду соленоидам открывать сечение все больше. И так до максимума.

Тогда максимальный поток горячего и грязного масла проходя через щели втулок съедает их до того состояния, что масло до самих пакетов почти не доходит, втулки страдают от масляного голодания и "съедаются" даже раньше, чем фрикционы. Начинается цепная реакция: больше грязного масла идет через втулки - сильнее горят фрикционы, быстрее износ фрикционов — больше износ втулок грязным маслом — больше вибрации — меньше масла — быстрее износ.

В таких случаях меняют втулки всем комплектом - №213030. Чем раньше заменены втулки, тем дольше прослужат соленоиды и фрикционы. С втулками вместе максимальный поток неочищенного масла съедает и клапана тонко настроенных соленоидов VFS. (ниже)

Часто при переборке автоматов с перегретым маслом заменяют пластиковые дефлекторы - 213698 и 213699.

Ресурс пластика дефлекторов при перегреве резко уменьшается. Заменяются в любом случае при горелом масле.

Всегда при вскрытии проверяют и меняют фрикционы. Первыми горят фрикционы 4-5-6 (Overdrive), 213100.

Бывают с выемкой на зубе и с плоским зубом.

На втором месте по замене — фрикционы пакета Direct 213106.

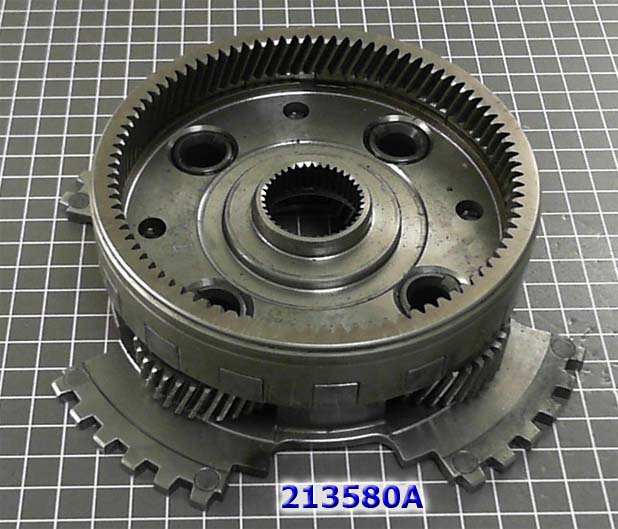

Длительная езда с люфтами барабана может привести к необходимости замены и самой планеты 213580 и самого барабана сцепления 4-5-6 № 213550 (выше).

При продолжении эксплуатации с разрушающейся планетой, металлическая крошка разбивает узлы АКПП непредсказуемо - Обгонку 213644, Поршни 213980, 213966, 213962.

Эта детская болезнь конструкции характерна как для 6T40-45 так и для 6T30 и очень зависит от программного обеспечения компьютера, позволяющего водителям перегружать это слабое звено трансмиссии.

Блок управления с соленоидами  6T40/ 6T30

Электрика этой коробки по идеологии очень похожа на электрику ZF 6HP19. Здесь также часто используется фрикцион блокировки гидротрансформатора, экономя ...(подробнее), такой же группой работают соленоиды переключения скоростей.

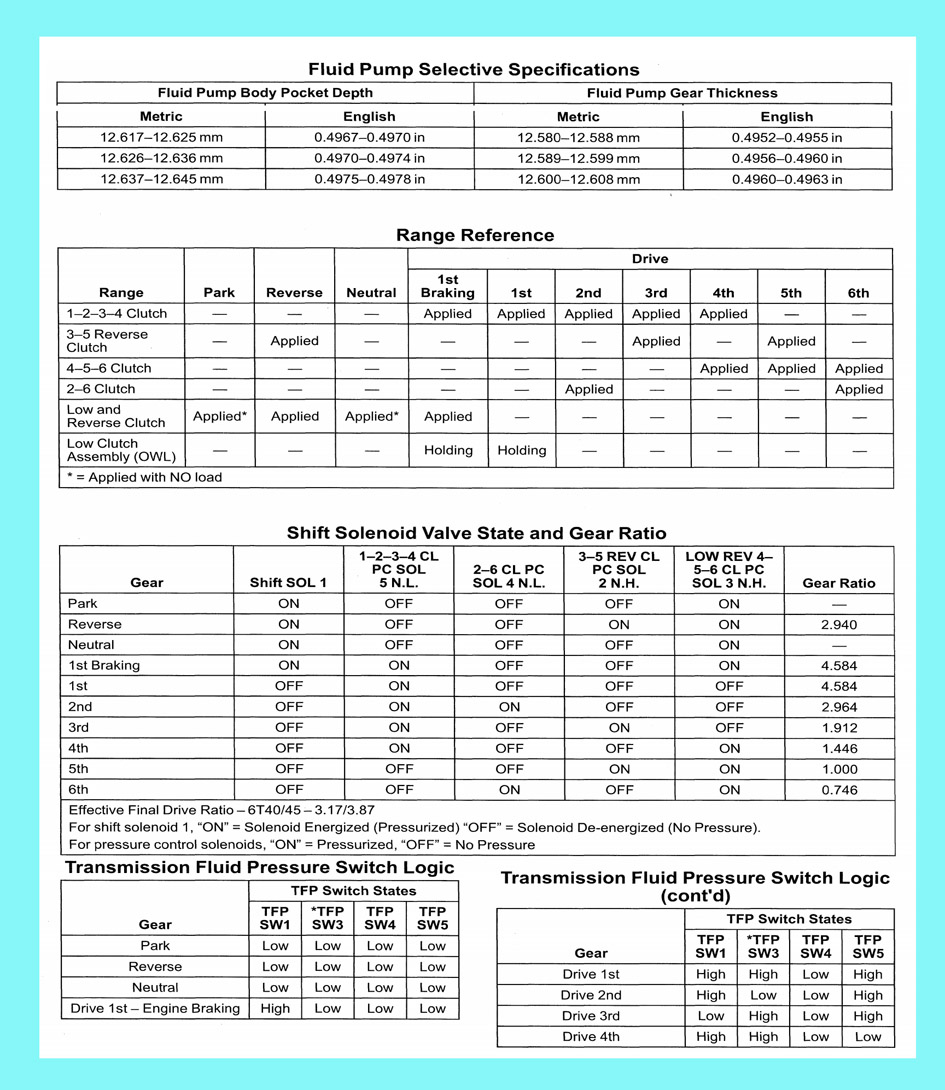

Чтобы не перегружать соленоид блокировки ГДТ (он в середине), его функции распределили между несколькими соленоидами-электрорегуляторами и каналами гидроблока. Также перераспределили на всех функции смягчения переключения передач. Теперь все соленоиды работают одной «командой», а компьютер подстраивается под степень износа соленоидов. Соленоиды можно проверить на сопротивление омметром. 6 соленоидов VFS должны при 21°С  иметь сопротивление от 3 до 5 Ом, Он-Офф соленоид-клапан SS1 - 16-...-20 Oм.

Комплект соленоидов 6T40/30 меняется довольно часто - №213420. Комплект соленоидов известен нескольких поколений. Первое поколение (с черным коннектором) устанавливалось до 2011 года. С 2012 года стали устанавливать более живучие соленоиды 2-го поколения, желто-зеленые, справа.

Заказывают комплект одних соленоидов, когда чистка гидроблока и соленоидов не решает проблему - 213420KBA. Но если заменить одни соленоиды и не устранить причину нехватки масла в пакетах (износ втулок, колец), то соленоиды начнут сразу работать на максимуме и по ускоренному графику выработают свой ресурс.

При переборке плиты меняют встроенный фильтр-прокладку — 213016.

Блок соленоидов 6T30 имел похожие проблемы. Его несколько раз модифицировали, в 2011-м, 2012 и 2014. Также номер начинается 24256..., 24265...(2012 год) и 24267... (2014). Встречаются запросы и на замену клапанной плиты №213740

Другая типичная проблема для современных гидроблоков, работающих при высоких температурах (120º+) и с металлическими опилками в масле - проблемная работа датчиков оборотов Холла. Первые проблемы гидроплиты и соленоидов обычно приводят к нештатной работе 4-6 передач и сгоранию фрикционов пакета Direct 213108. Выражается тем, что машина начинает дергаться при движении. Мастера связывают эту проблему с износом и загрязнением электроники, работающей в критических температурных режимах и в среде грязного масла.

- Датчик  выходящих оборотов (Sensor OSS) - 213436.

- Датчик входных оборотов (Sensor ISS) - 213438. По нему мастера диагностируют износ "железа" коробки, стружка намагничивается датчиком и быстро старит и сам датчик. У обоих датчиков встречаются обрывы в проводке.

Планетарный ряд 6T40

На 6T40 устанавливался Планетарный ряд Output на 4 сателлита. Но для двигателей c максимальным крутящим моментом такой вариант быстро выходил из строя, если водитель часто нагружал трансмиссию максимальными крутящими моментами.

Сейчас при ремонте 6T40 для замены изношенного старого (на 4) устанавливают усиленный 5-ти сателлитовый, такой, который применяется на 6T45 - 213584.
