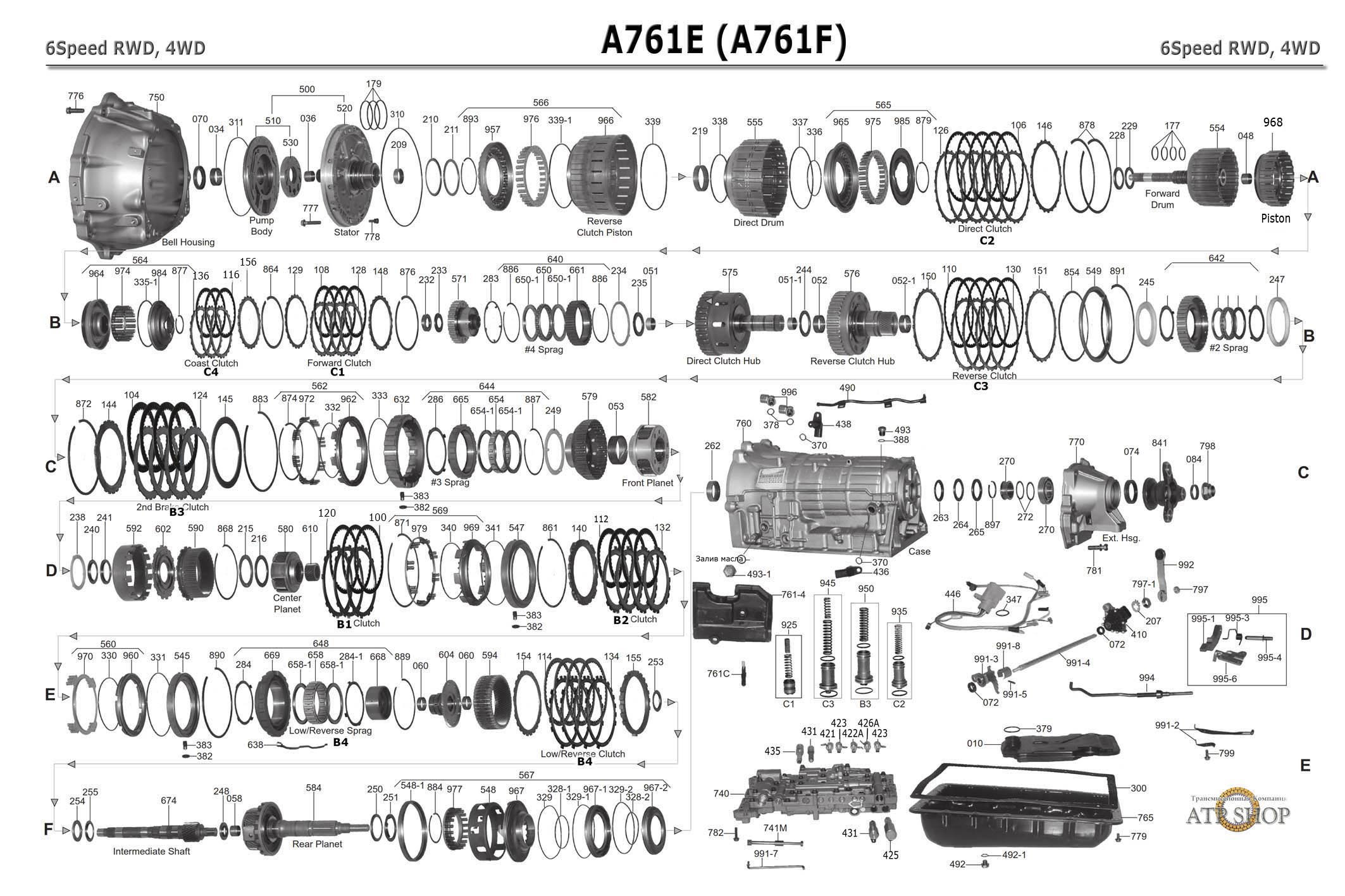

АКПП Toyota / Aisin A760E, A760H, A761E, A761H (TB-60)

табличка АКПП А761Современная 6-ступенчатая АКПП продольного расположения A761E, (A760E) конструктивно родственна 5-ти ступенчатой А750.

Обкатывалась с конца 2003 года с 8-ми цилиндровыми моторами Тойотовского Celsior и с Лексус LS430.

В серию пошла с 2005 года с (3-5 л) задне-.. и полно-приводными Лексусами и чуть позже - с тяжелыми Тойотовскими Тундрами, Секвойями американской сборки  и др. (список внизу). Рассчитана на передачу крутящего момента до 420 Нм.

Lexus_LS430

Джип взял этот автомат для своего Либерти. Также А761 можно встретить и на Хёндэ Экуус. (Табличку АКПП обычно размещают на стойке двери)

Эта мощная 6-ти ступенчатая заднеприводная трансмиссия выпущена в паре с экономной А960, рассчитанной на меньший крутящий момент (200-310 Нм). Вместе с этой коробкой А761-А960 являются конкурентами немецкой паре ZF6HP26 и ZF6HP19.

Модификация A760E - базовая модификация для заднего привода,

- A760F - под полно-приводные внедорожники Тойоты и Лексуса,

- A760Н - редкая модификация для 4WD легковых автомобилей.

- в 2006-м вышла обновленная модификация А761, которая отличается отшлифованной до идеальной гладкости работой нового гидроблока и соленоидов.

На Лексусах коробки А760-761 еще иногда называют:  TB-60SN и TB-61SN - по классификации Айсин.

Мазда для своих MX5 и RX8 адаптировала модификацию TB-61SN, которая известна как SJ6A-EL.

Все заднеприводные коробки Айсин отличаются конструктивной надежностью, особенно те, что устанавливаются в Лексусы, поэтому эта коробка нечасто появляется в ремонте и статистики капремонтов по ней немного.

фильтр АКПП А761Е Тойота Лексус

фильтр АКПП А750 Тойота Лексус

Проблемы А761 родственны уже известным проблемам А750Е. И связаны с перегревом масла или его загрязнением фрикционной пылью.

Фильтры для 6-ступенчатых А761 - 337010C, (слева) выполнены уже из пластика с двойным фетровым мешком в отличии от фильтров с металлической сеткой А750Е (337010A) справа.

Масло, применяемое на всех новых 5-ти и 6-ти ступенчатых автоматах Айсин с 2004 года - синтетическое Toyota WS

Желательно первую смену масла произвести после пробега в 80-100 ткм (в зависимости от агрессивности вождения и езды с пробуксовкой), а затем - по мере загрязненияЭлектроника коробки довольно тонко настроена и чувствительна к уровню масла. Для контроля за уровнем масла доливают 200-400 мл масла в заливное отверстие (слева) и затем при заведенном двигателе открывают переливной пробку в поддоне при температуре ATF от 45º - 55ºC, позволяя вытечь лишнему маслу, которое затем осматривают на содержание взвеси, запах и прозрачность. Полная замена масла потребует от 8.5 литров до 11 литров (GS300). Слить для частичной замены можно ок. 2.3 литра.

масло Тойота WS

Продавцы машин обещают, что менять масло и фильтр до капремонта не нужно, однако может не зря с 2004-го года фильтры стали выпускаться пластиковые (вместо металлических) и с фетром вместо металлической сетки на ранних модификациях? Фетровый фильтр задерживает более мелкую фракцию пыли, но быстрее забивается и может прорваться, когда зимой насос не сможет продавить через него густое масло. И пластиковый дешевый фильтр психологически легче выбросить, чем металлический дорогой. Поэтому для А760 мастера рекомендуют менять пластиковый фильтр с каждой заменой масла ATF. А частичную смену масла делать через 80-100 ткм, особенно при езде с агрессивной манерой вождения, сжигающей блокировку ГДТ. Это поможет оттянуть ремонт гидроблока и замену соленоидов. Как определить степень загрязненности масла? - читайте здесь.

Как все Айсиновские АКПП для заднеприводных авто А760 многие мастера считают "неубиваемыми". Железо может штатно работать свыше 300 ткм без капремонта, при условии эксплутатации с относительно чистым маслом.

запчасти для ремонта этой акпп (Интернет-магазин)

Подобрать ремкомплекты - нажми клавишу слева.

Типичные ремонтные места  А761.

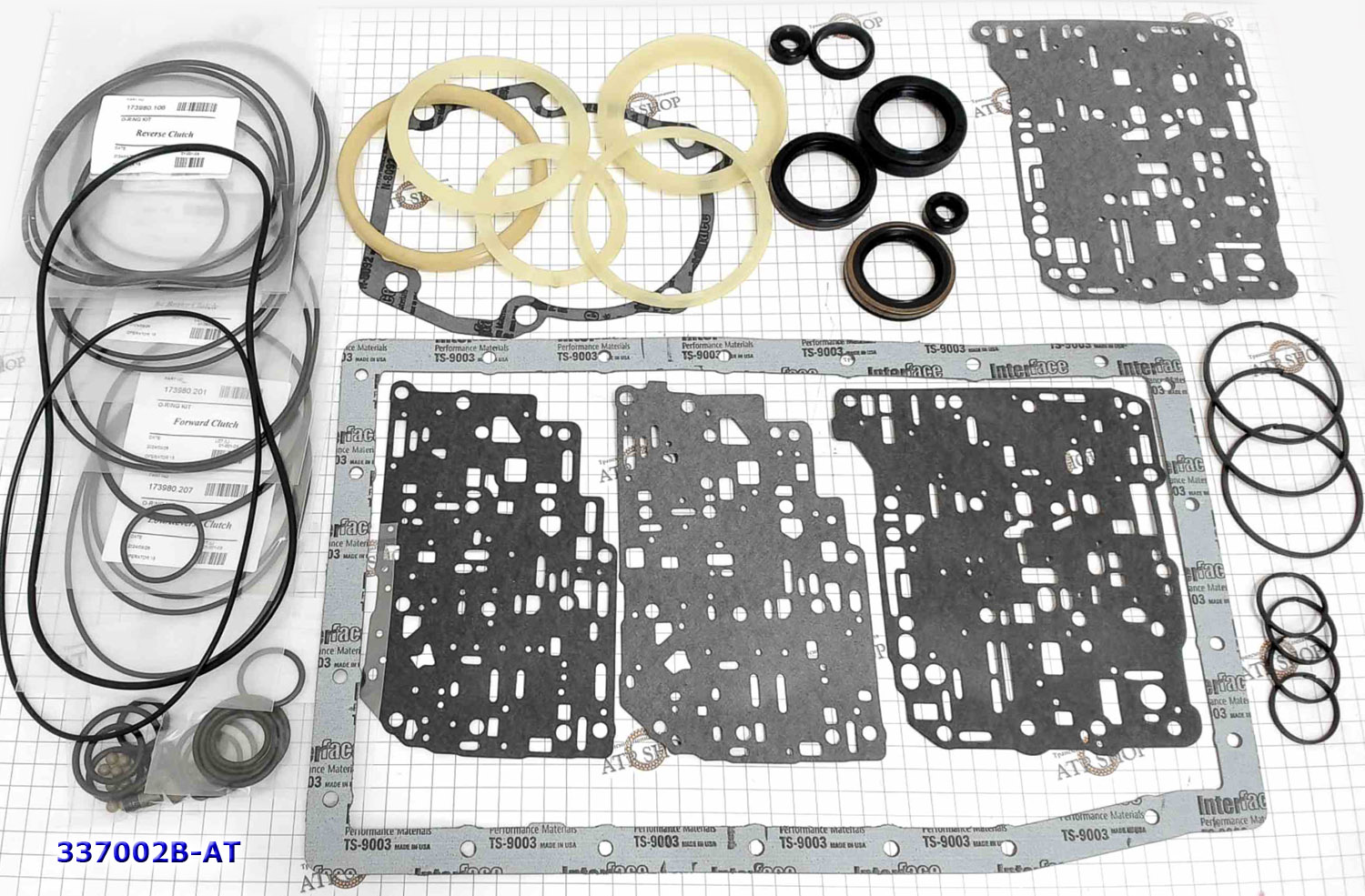

Ремкомплект прокладок и сальников - № 337002B обычно всегда ходит в заказ на переборку, вместе с фрикционами, фильтром и втулкой насоса.

комплект фрикционов А761Обычно вместе с расходниками меняют и сгоревшие от недостатка давления фрикционные диски пакетов, куда недодавал масло первый забившийся пылью соленоид или клапан гидроплиты. При горелом масле обычно меняют все фрикционы

Ремкомплект фрикционных дисков почти всегда входит в заказ при переборке коробки A761- № 337003B.

Полный ремкомплект Мастеркит для капремонта заказывают довольно часто - #337007B.

Ремкомплект на А761

Часто горит пакет B1 — 337100 и стальные диски 337120

комплект фрикционов А761В другом случае могут сгореть пакеты С1 (форвард) — 337108 и С3\Reverse — 337110

Их меняют по отдельности или очень уверенные в себе мастера или начинающие.

Ремкомплект на А761

Вместе с заменой фрикционов в сгоревших покатех проверяют резиновые расходники и резину поршней. При обнаружении задубевшего резинового фартука поршней приходится менять и поршни пакета (С1) 337964 и 337968.

На первых этапах болезни от длительного масляного голодания и износа блокировки гидротрансформатора сначала страдает втулка насоса (344034)  и сальник-манжета (340070), дальше горят фрикционы одного из пакетов.

Все накапливающейся пылью от фрикционов забивает гидроблок и соленоиды и запускается цепная реакция падения давления масла. Дальнейшая эксплуатация ведет к сгоранию фрикционов в разных пакетах а затем и к выработке самого маслонасоса - 337510

Втулка крышки насоса, U440/A750E/A761E/A960E Pump bushing [41,3x38,2x13,5]

Из слабых мест семейства А750-А761, характерных всем электронным 6-ступкам первых поколений, можно отметить относительную капризность электроники и клапанной плиты управления к чистоте масла и быстрый износ блокировки гидротрансформатора.

Если для Тойоты 6-ти ступенчатые автоматы были настроены бережно, "защита от дурака" ограждала от агрессивных разгонов с педалью-в-пол и блокировки ГДТ, то для перфекционистов, владеющих Лексусом, Айсин позволил более "демократичные" режимы. Так же как и у ZF 6HP фрикцион блокировки по команде педали газа - "В_пол" активно подключается уже со второй скорости, что дает и шумахерские режимы и повышение кпд гидротрансформатора. Но зато - довольно быстро убивает ... (читать об этом подробнее)

Узнать цену - нажми номер на желтом фоне

Все проблемы с переключениями обычно связывают с грязным или изношенным гидроблоком. Поэтому любая диагностика и капремонт начинается с проверки и чистки гидроблока и соленоидов. А все проблемы гидроблока начинаются с изношенных расходников гидротрансформатора. С ним заказывают одну прокладку поддона — 337300. И гидротрансформатор, пришедшего в ремонт автомата обязательно идет в ремонт.

Гидроплиты для А750, А761 и А960 - снаружи идентичны. Но внутренняя конструкция, настройки компьютера и соленоиды (как и их количество) постоянно модифицировались во время обкатки, поэтому подбор соленоидов для замены (как и подбор гидроплиты) производитcя по VIN-коду. На плитах А761 обычно выбит номер 8870. (справа)

Гидроплита А761таблица соленоидов A761-960

 Соленоид давления (ЕРС) Linear (SL1), 2003-06,Замены гидроблоков в этой АКПП относительно редки по сравнению с европейскими производителями на аналогичных АКПП - МБ 722.6 и ZF-6HP26.

Узнать цену - нажми номер на желтом фоне

Наиболее часто при ремонте А750-761 производят разборку-чистку гидроблока и чистку и замену соленоидовВ первую очередь - меняются пропорциональные Соленоиды -электрорегуляторы SLT (главного давления) — 337431 и SLU (блокировки гидротрансформатора) — 337425A, принимающий на себя основную нагрузку от грязного масла из бублика. В случае длительной эксплуатации гидроблока в грязном масле и с перегревом приходится менять и довольно надежные соленоиды-переключатели скоростей — 337423, 337424337435.

С каждой заменой соленоидов ремонтируется гидротрансформатор-бублик с заменой фрикциона блокировки.

Встречается в замене проводка соленоидов — 337446.

 Линейный соленоид TCC, Lock-Up. A750E

 Реже мастера решаются на ремонт клапанной плиты. Существует выпущенный американским Соннаксом Ремкомплект для замены самых изнашиваемых клапанов, шариков, аккумуляторов - 337742

Втулка крышки насоса, U440/A750E/A761E/A960E Pump bushing [41,3x38,2x13,5]Меняют поршень аккумулятора — 337925.

Замена изношенных плунжеров производится этим Ремкомплектом достаточно технологично, без необходимости дополнительного рассверливания плиты. Ремонтные плунжера поставляются с резиновой манжетой, позволяющей на несколько лет устранить потерю давления в самых нагруженных и грязных клапанах - блокировки гидротрансформатора, бустерного клапана, аккумуляторов и т.д. Решает проблемы сгорания фрикционов, задержек в переключениях, проскальзывания при разгоне и нештатная работа блокировки гидротрансформатора. Подробнее - здесь.

Ремкомплект гидроблока A760-960

На каких авто устанавливалось это семейство АКПП:

Авто  Модель Год выпуска Страна сборки   Двигатель Модель Альтернативное имя
RENAULT MASTER 10-.. FRA RUS 6 SP R/AWD L4 2.2L TB-61SN A761
LEXUS GS300 06   6 SP RWD L6 3.0L A760H
LEXUS GS350 05-.. JPN 6 SP R/AWD V6 3.5L A760 TB-60SN
LEXUS GS430 05-.. JPN 6 SP RWD V8 4.3L A761E TB-60SN
LEXUS IS250 06-08   6 SP AWD V6 2.5L A761H
LEXUS IS250 05-.. JPN 6 SP RWD V6 2.5L A761E TB-61SN
LEXUS IS350 06-08   6 SP RWD V6 3.5L A760E
LEXUS IS350 05-..   6 SP RWD V6 3.5L A761E TB-61SN
LEXUS LS430 03-06 JPN 6 SP RWD V8 4.3L A760 TB-61SN
LEXUS LS430 04-06   6 SP RWD V8 4.3L A761E
LEXUS SC430 05-10 JPN 6 SP RWD V8 4.3L A760 TB-61SN
LEXUS SC430 06-08   6 SP RWD V8 4.3L A761E
TOYOTA CELSIOR 03-06 JPN 6 SP RWD V8 4.3L A760
TOYOTA CENTURY 05-.. JPN 6 SP RWD V12 5.0L A760
TOYOTA MARK X 09-.. JPN 6 SP RWD V6 3.5L A761
TOYOTA REIZ 05-.. CHN 6 SP R/AWD V6 2.5L 3.0L A761
TOYOTA SEQUOIA 09-.. USA 6 SP R/AWD V8 4.6L A760
TOYOTA TUNDRA 09-.. USA 6 SP RWD V8 4.6L A760
HONGQI HQ3 06-.. CHN 6 SP R/AWD V6 3.0L V8 4.3L TB-61SN A760
HONGQI HQE 09-.. CHN 6 SP R/AWD V12 6.0L TB-61SN A760
HYUNDAI EQUUS 09-10 PRK 6 SP RWD V6 3.8L TB-61SN A761
HYUNDAI GENESIS 09-.. PRK 6 SP RWD V6 3.3L 3.8L TB-61SN A761
JEEP LIBERTY 11.. USA 6 SP RWD/4X4 L4 2.8L TB-61SN A761
